Рентгеновский снимок легких у здорового человека

Основы рентгеновского исследования легких. Виды рентгеновского исследования легких

Рентген легкихрентгеналегкиевоспалении легкихбронхитетравмахСуществуют следующие методы рентгеновского исследования легких:

• флюорография;
• рентгенография;
• рентгеноскопия;
• бронхография;
• сцинтиграфия;
• компьютерная томография (КТ) и другие.

Рентгенография легких

от греч. grapho — писать, изображатьпрямая рентгенография с лучевой нагрузкой до 0,3 м3в за сеансцифровая рентгенография с лучевой нагрузкой до 0,03 м3в за сеансВидами рентгенографии являются:

• Обзорная. Охватывает весь орган или часть тела.
• Прицельная. Изображает часть органа или патологического процесса в оптимальной для диагностики проекции. Обычно эта проекция выполняется после обзорной рентгенографии.
• Контактная. В этом способе рентгеновская пленка, обернутая светонепроницаемым материалом (бумагой), прикладывается непосредственно к исследуемой части тела. Контактная рентгенография используется для повышения четкости изображения.
• Контрастная. Контрастные вещества при рентгенографии используются для улучшения изображения исследуемого объекта.

Флюорография легких

Типами флюорографии являются:

• Пленочная флюорография. Изображение записывается на фотопленку малых размеров. Представляет собой дешевый профилактический метод, с высокой лучевой нагрузкой (до 0,5 м3в за сеанс).
• Современная цифровая флюорография. Подразумевает передачу данных на экран компьютера со специального чипа, установленного в приемнике рентгеновских лучей. Обладает низкой лучевой нагрузкой (до 0,05 м3в за сеанс), но является менее доступной в связи с высокой ценой оборудования.

Выделяют следующие недостатки флюорографии:

• высокая лучевая нагрузка по сравнению с рентгенографией;
• используется только в качестве скрининга;
• малая информативность (плохо читаются объекты ≤ 4 мм), при выявлении патологий требуется дополнительное обследование;
• искажение анатомических размеров (уменьшенные размеры исследуемого органа).

магнитно-резонансная томография (МРТ)

Рентгеноскопия легких

от греч. scopeo – рассматривать, наблюдатьНедостатками метода рентгеноскопии являются:

• большая суммарная лучевая нагрузка (до 3,5 м3в за сеанс);
• продолжительность исследования до 15 минут;
• необходимость проведения процедуры в затемненном помещении и полная адаптация к темноте врача;
• не видны мелкие очаги (≤ 2 мм) патологических процессов, встречающиеся при милиарном туберкулезе, карциноматозе легких, лимфангите или пылевых повреждениях легких.

Компьютерная томография легких и рентгенография

Преимуществами КТ перед обычной рентгенографией являются:

• высокая точность – 97 — 98%;
• дифференцирует ткани с разницей в плотности 0,1%;
• органы не накладываются друг на друга;
• трехмерное моделирование организма человека.

КТ обладает следующими недостатками:

• дорогостоящий метод;
• высокая лучевая нагрузка, составляющая за сеанс 3 — 10 м3в, что в 10 — 15 раз выше облучения за сеанс рентгена.

Бронхография

Недостатками бронхографии являются:

• наличие неприятных, болезненных ощущений у пациента при ее выполнении;
• аллергические реакции к контрастному веществу;
• большая лучевая нагрузка.

Сцинтиграфия легких и рентген

Преимущества сцинтиграфии следующие:

• показывает функциональное нарушение в органе задолго до анатомического проявления (за 3 — 8 месяцев), что позволяет начать раннее лечение;
• выявляет латентные формы заболеваний;
• применяется в диагностике тромбов, рака легких;
• позволяет дифференцировать природу новообразований без пункции и гистологии;
• дозы облучения значительно ниже, чем при КТ и рентген исследовании.

Ультразвуковое и рентгенологическое исследование легких

Ультразвуковое исследование (УЗИ)Достоинствами метода УЗИ легких являются:

• безболезненность и комфортность проведения;
• доступность и быстрота;
• отсутствие рентгеновского излучения;
• отсутствие противопоказаний;
• возможность применения в педиатрии и для новорожденных.

Магнитно-резонансная томография (МРТ) легких и рентген

МРТДостоинствами метода МРТ являются:

• отсутствие лучевой нагрузки;
• высокая точность, особенно при исследовании опухолевых процессов и лимфоидной ткани;
• возможно многократное использование.

Недостатками МРТ являются:

• метод дорогостоящий;
• неподвижность пациента в течение 30 — 40 минут;
• громкие неприятные звуки и замкнутое пространство;
• недоступно для пациентов с наличием металлических имплантатов в теле;
• возникновение артефактов от движений пациента (дыхания, сердцебиения);
• не просматривается бронхоальвеолярная ткань.

Медицинский алгоритм чтения рентгенограммы

Заниматься расшифровкой может только врач-рентгенолог

Чтение рентгеновских снимков – это сложный процесс. Он занимает некоторое время, поскольку описать нужно множество параметров.

При расшифровке обязательно учитывается качество снимка и теневая картина. Если на снимке картина нечеткая, пациента попросят сделать рентген еще раз через некоторое время.

Примерный алгоритм чтения рентгенограммы включает в себя следующие пункты:

1. Проекция снимка. Необходимо учитывать, в какой проекции был сделан снимок (боковая, задняя, передняя). Врач обязательно берет в расчет погрешности, которые допускаются в той или иной проекции.
2. Форма грудной клетки. Грудная клетка пациента может быть бочкообразной, воронкообразной или цилиндрической.
3. Объем легких. Оценивается общий объем легких. Он может быть пониженным, нормальным или повышенным.
4. Наличие очаговых или инфильтративных теней. На снимке кости отображаются белым цветом, ткань легких или образования – серым, а пустоты – черным. Если на сером поле есть темные пятна, это может указывать на воспаление или новообразование. При наличии такого пятна врач подробно описывает его размеры и локализацию.
5. Деформация легочного рисунка. В норме рисунок не деформирован, он имеет четкие края, что говорит о нормальном кровообращении в тканях легких.
6. Структура корней. Под этой фразой понимается описание легочных артерий. У здорового человека они имеют четкую структуру. Если же артерии расширены и на снимке в области корней есть затемнения, врач может заподозрить опухоль.
7. Структура костной ткани. Врач оценивает, деформированы ли ребра, есть ли трещины, переломы.
8. Диафрагма. Описывается структура диафрагмы, наличие изменений.

Если отклонения отсутствуют, после завершения чтения врач пишет в заключении «легкие без видимой патологии».

Расшифровка снимка – это сложная процедура. Даже опытный врач допускает, что при расшифровке можно допустить ошибку, поэтому при подозрении на серьезное заболевание (туберкулез, онкология) часто рекомендуется провести дополнительное обследование и уточнить диагноз.

Описание патологий на снимке

Признаки пневмонии на снимке

Любые патологии, обнаруженные на рентгенограмме, врач очень подробно описывает. Если есть подозрения, назначается или МРТ для подтверждения диагноза.

У здорового человека рисунок легких четкий без лишних затемнений. С помощью рентгена можно обнаружить следующие патологии:

• Плеврит. При плеврите воспаляется серозная оболочка, которая окружает легкие. Он сопровождается характерными симптомами: увеличение грудной клетки, боль, повышение температуры тела, кашель. Часто плеврит сопровождается скоплением жидкости, поэтому на рентгеновском снимке он выглядит как оттягивание вперед трахеи.
• Онкология. Злокачественная опухоль выглядит на снимке как затемнение на ткани легких. Обычно это затемнение имеет четкие контуры. В некоторых случаях это могут быть увеличенные лимфоузлы, поэтому рекомендуется дополнительное обследование (УЗИ или МРТ).
• Туберкулез. При туберкулезе наблюдается сильный воспалительный процесс легочной ткани. На рентгенограмме он выглядит как несколько округлых очаговых теней. Как правило это увеличенные лимфоузлы. Также при туберкулезе легочный рисунок в верхней части усилен.
• Пневмония. Воспаление легких на рентгенограмме выявляется как инфильтративные затемнения и уменьшение прозрачности легочных полей. Как правило, врач диагностирует пневмонию безошибочно.
• Застойная недостаточность. При застойных явлениях легочный рисунок будет нечетким, а также на рентгенограмме можно заметить, что размеры сердца увеличены. Это сердечное заболевание, но оно отражается и на работе легких, появляется кашель, одышка, удушье в положение лежа, увеличение массы тела и появление отеков.
• Саркоидоз. Это заболевание, при котором поражаются многие органы. В тканях появляются гранулемы, которые нарушают их функционирование. При саркоидозе наблюдается деформация корней на снимке, а также округлые четкие затемнения.

Стоит помнить, что небольшие кисты или опухоли на рентгене могут не отображаться, закрываться ребрами или сердцем. Если тревожные симптомы продолжают беспокоить, через некоторое время нужно повторить процедуру или пройти МРТ.

Как влияет на рентген-снимок отсеивающая решетка

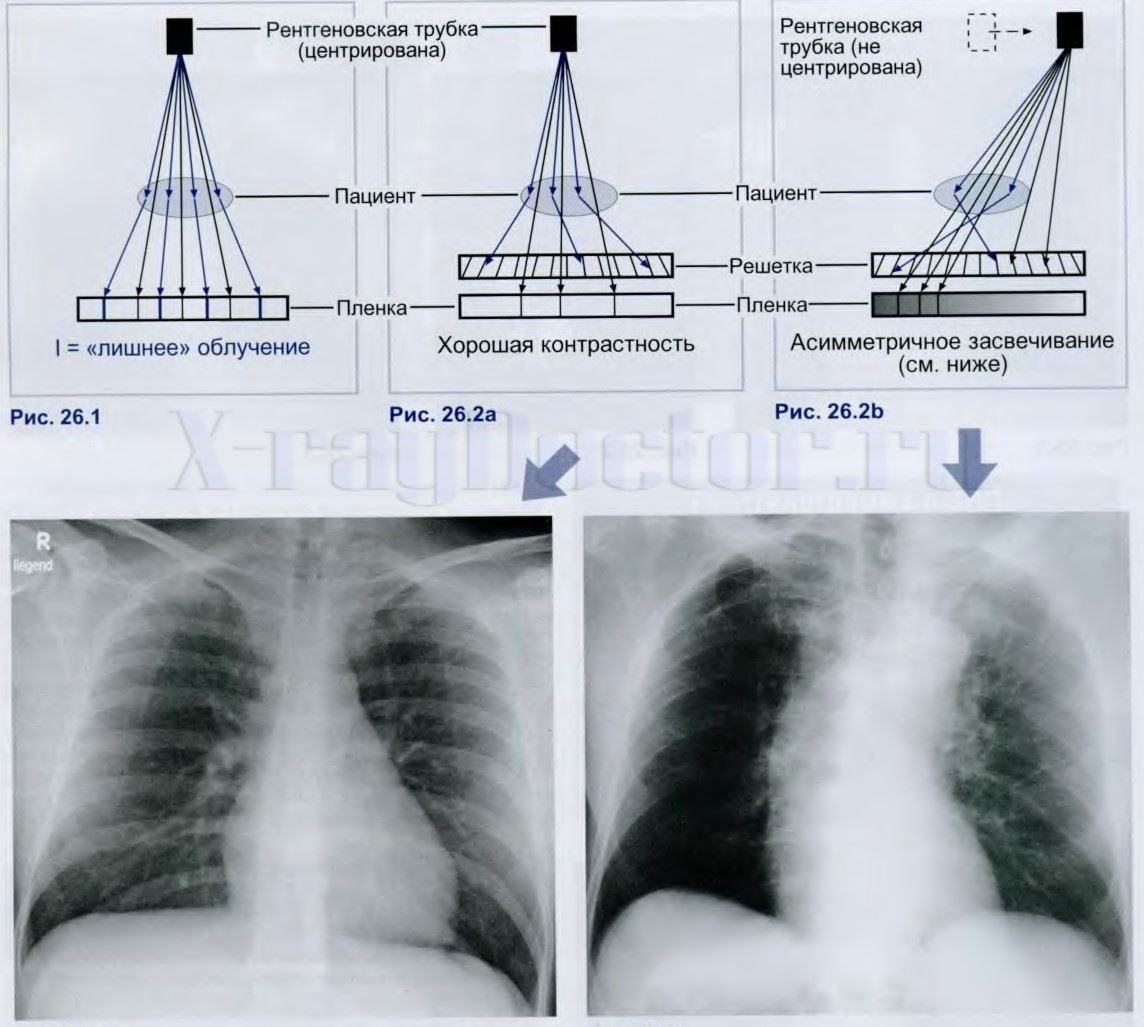

Схема влияния отсеивающей решетки рентген-аппарата на качество снимков

Отсеивающая решетка рентген-аппарата влияет на качество снимков. Когда рентгенограммы выполняются на одном оборудовании, они имеют схожие цвета анатомических структур, поэтому врачу-рентгенологу легко выявлять патологические затемнения.

Тем не менее на одном рентген-аппарате снимки органов грудной клетки могут отличаться в зависимости от положения пациента. На вышеприведенном фото рентгенограммы выполнены одному и тому же человеку в положении стоя (а) и лежа (б).

Обратите внимание на сердечную тень и интенсивность отражения легочных полей (они отличаются по цвету). Купола диафрагмы также расположены на разных уровнях

Рентген-картина нормальных легких формируется способностью рентгеновских лучей по-разному проходить через одни и те же ткани при разной степени их физического утолщения.

На качество рентген-снимков влияет также диагностическая аппаратура. В советские времена рентгенодиагностика проводилась на комплексе «РУМ». В таком оборудовании режимы рентгенографии выставлялись вручную с помощью регуляторов. Напряжение, силу тока и время экспозиции рентгеновских лучей регулировали рентгенолаборанты. На снимках легких, выполненных у одного человека, можно было наблюдать различие в интенсивности теней и их жесткости.

Появление современных диагностических комплексов позволило избавиться от этой проблемы. Теперь параметры экспозиции регулируются автоматически.

Рентген снимок здоровых и чистых легких

Множество снимков для представления, как выглядят здоровые легкие. Смотрите в нашей статье.

Рентгеновский метод для диагностики и профилактики бронхолегочных заболеваний является не только общедоступным и простым, но и точным. Около 80% всех болезней, патологий легкого диагностируются рентгенографией.

Рентгенография дает такой снимок, на котором определяются даже самые ранние стадии заболеваний дыхательной системы. Именно поэтому флюорография – ежегодный обязательный метод профилактической диагностики туберкулеза, опухолевых процессов и других патологий.

Рентген легких здорового человека дает возможность врачу оценить мягкие и костные ткани, структуры границ. При отсутствии каких-либо негативных изменений в легких нормальный снимок здорового пациента будет выглядеть как на фото сверху. Снимок больного человека будет отличаться наличием затемнений, утолщений, просветлений, которых нет на снимке здорового.

Рентген здоровых легких будет расшифрован с учетом возраста и пола пациента. Рентгенолог подробно расскажет, как выглядят нормальные легкие:

• отсутствие видимых очаговых, инфильтративных теней;
• нормальные размеры корней;
• отсутствие измененных контуров диафрагмы и диафрагмально-реберных синусов;
• сердечная тень обычной формы;
• мягкие ткани без изменений.

Здоровые легкие на рентгене и при патологии отличаются незначительными изменениями, которые покажет рентген. Смещения, усиления легочного рисунка, увеличение теней – все это прямые признаки наличия заболеваний легкого, начала патологических процессов, требующих медицинского вмешательства. Только квалифицированный специалист может дать правильную оценку полученным результатам исследований. Обычный человек без медицинского образования не отличит снимок здоровых легких от больных.

Рентген легких курильщика отличается от снимков здорового человека. У курильщика сгущается легочной рисунок и наблюдаются бронхоэктазы (полостные образования в бронхах).

Снимок легких покажет:

• относительное положение органа среди прочих структур организма;
• число легочных долей;
• формы, размеры, контуры легких;
• интенсивность легочного рисунка.

Чистые легкие не имеют ряд признаков, которые выявляет рентген. Флюорография способна по этим признакам определять ранние стадии туберкулеза и других заболеваний.

Затемненный участки могут указывать на пневмонию, туберкулез, новообразования. Легочные пятна классифицируются специалистами следующим образом:

1. Частичное затемнение – патологии, заболевания поражают часть легкого, диагностируются плеврит, пневмония, ателектаз.
2. Распространенное затемнение – легочное поле практически полностью изменено, признаки отеков легких, выпотного плеврита, полисигментарных пневмоний.
3. Ограниченное затемнение – темный очаг небольшого размера, опухолевый и туберкулезный признак.

Туберкулез на рентген-снимке

Рентгенография не способна дать оценку следующим изменениям:

• небольшой очаг воспаления менее 2 мм диаметром,
• небольшой участок просветления,
• маленькие утолщения размером меньше 1 мм,
• маленькое затемнение с инфильтративным изменением бронхов,
• маленькое фокусное утолщение ткани легкого.

В целом, рентгенография дает достоверную картину состояния бронхолегочной системы. Точная и профессиональная расшифровка рентгеновских снимков легкого спасает многие жизни, давая возможность диагностировать ранние стадии болезней и вовремя назначать эффективное лечение.

Как часто можно проходить рентгенодиагностику

В среднем рентгенологическое исследование рекомендуется проходить не более 1-2-х раз в год, но при пневмонии процедура проводится чаще, так как риск развития осложнений превышает опасность от радиационного облучения. Как правило, рентген выполняется не менее 3-х раз – при постановке диагноза «пневмония», через 3-5 дней после начала терапии для контроля ее эффективности, а также после исчезновения клинических симптомов. Повторные снимки после выздоровления больного надо делать для предупреждения осложнений и последствий заболевания – абсцессы легких, разрастание фиброзной ткани и т.д.

Цифровая рентгенограмма – что это такое и как ее читать

Цифровая рентгенограмма является продуктом современных разработок в рентгенологии. На эпохе зарождения рентгенодиагностики, чтобы получить изображение после прохождения рентгеновских лучей через анатомические структуры организма, нужно было использовать фиксаторы, проявители для создания фото негатива. Процесс напоминает проявление пленки фотографами.

Современные технологии позволили избавиться от этой трудоемкой процедуры. На замену пленке пришли цифровые исследования. Они предполагают использование специальных датчиков, которые регистрируют интенсивность лучей на выходе из объекта исследования и передают информацию на программное обеспечение. Оно анализирует сигналы и выдает на экран цифровое изображение. Его анализирует врач-рентгенолог. При чтении снимка специалист получает возможности для увеличения или уменьшения изображения, преобразования негатива в позитив и множество других функций.

Рентгеновский снимок грудной клетки назначается чаще всех видов рентгенодиагностики. Ценность исследования не вызывает сомнений. Оно помогает диагностировать пневмонию, туберкулез, раковые заболевания и др.

Если терапевт выслушивает хрипы в легких при аускультации или обнаруживает воспалительные изменения в общем анализе крови, он назначает рентгенографию легких.

Что делать с маленьким объемом легких?

Выносливые виды спорта увеличивают объем легких на 30 процентов. Никотин ускоряют процесс старения легких. Последствиями являются одышка и худшие показатели, во многих случаях связанные с хроническим бронхитом. Фунты на ребрах также играют роль: ожирение ограничивает дыхательные органы при вдыхании.

Также очень важна техника дыхания. Большинство людей дышат неправильно. Более здоровым является брюшное дыхание, при котором больше воздуха поступает в легкие. Грудь и плечи расслаблены, а диафрагма выполняет дыхательную работу. Релаксационные упражнения, дыхательные упражнения и йога могут помочь дышать более экономно и глубоко.

Показания и противопоказания к рентгену легких

курениеинфекциивирусыпростуды

Показания к рентгенографии легких

кашляхриповболи в грудислабостипотливостиСимптомами заболевания легких являются:

• продолжительный кашель;
• одышка;
• хрипы;
• боли в груди;
• повышение температуры;
• слабость;
• потливость;
• выделение мокроты;
• кровохарканье.

При проведении рентгенографии могут быть выявлены такие заболеваниями легких как:

• пневмония;
• бронхит;
• туберкулез;
• бронхиальная астма;
• эмфизема;
• пневмосклероз;
• отек легких;
• опухоли легких;
• плеврит;
• инфаркт легкого;
• пневмоторакс;
• дыхательная недостаточность и другие.

Противопоказания к рентгену легких

Недостатками метода рентгенографии являются:

• облучение организма;
• канцерогенное и мутагенное действие на клетки организма, особенно в детском возрасте и во время полового созревания;
• недостаточная информативность по сравнению с методами КТ и МРТ.

Противопоказаниями к проведению рентгенографии легких являются:

• детский и подростковый возраст;
• беременность;
• наличие открытых ран и кровотечения в области грудной клетки;
• открытый пневмоторакс;
• легочно-плевральное кровотечение;
• общее тяжелое состояние пациента.

Противопоказаниями при проведении рентгенографии легких с применением контрастных веществ являются:

• наличие аллергии к контрастным веществам в анамнезе;
• активная форма туберкулеза;
• заболевания щитовидной железы;
• сахарный диабет;
• тяжелые заболевания почек и печени.

Показания к проведению рентгена легких детям

Показаниями к проведению рентгенографии легких детям являются:

• повторяющиеся длительные простудные заболевания;
• подозрение на пневмонию;
• проверка эффективности проводимого лечения.

анестезией

Опасность при выполнении рентгена легких

3вмЗвмкЗв1000 мЗввзрыв атомной бомбыпри проведении метода КТ0,03 м3вдо 7 м3в

• система кроветворения;
• половые клетки;
• органы и ткани с интенсивным обменом веществ (щитовидную и поджелудочную железу и другие);
• клетки хрусталика глаза;
• эпителий и слизистая оболочка бронхов, желудка, кишечника.

Доза облучения при рентгеновском исследовании легких

1 мЗвДоза облучения, при проведении рентгена легких, в зависимости от вида используемого рентгеновского оборудования составляет:

• пленочная рентгенография – 0,3 мЗв;
• цифровая рентгенография – 0,03 мЗв;
• пленочная флюорография – 0,5 мЗв;
• цифровая флюорография – 0,05 мЗв;
• компьютерная томография (КТ) –7 мЗв.

Источниками облучения в повседневной жизни являются:

• Солнечная и космическая радиация. Составляет 14% от общего облучения окружающей среды.
• Почва и ландшафт. Составляют 19% от общего облучения окружающей среды.
• Строительные материалы и здания. Составляют 37% от общего облучения окружающей среды.
• Продукты питания. Составляют 17% от общего облучения окружающей среды.
• Медицинские процедуры. Составляют 13% от общего облучения окружающей среды.

Причины более опасного воздействия рентгена в сравнении с природным облучением заключаются в следующем:

• разовая доза от рентгеновского облучения довольно существенна;
• рентген, выполненный с диагностической целью, воздействует на ослабленный болезнью организм;
• рентгеновское облучение воздействует на организм неравномерно;
• при необходимости повторное рентгенологическое облучение одного и того же органа проводится несколько раз за время лечения.

Сколько времени действителен рентген легких?

Сроки действия профилактического рентгена легких составляют:

• если человек здоров, не курит, ведет здоровый образ жизни, не относится к группам риска – 2 года;
• если человек практически здоров — 1 год;
• для хронических больных, мигрантов, беженцев, переселенцев — 1 год;
• для военнослужащих, работников детских учреждений, роддомов и общепита – 6 месяцев;
• для людей из группы риска (ВИЧ, туберкулез, осужденные) и контактирующих с ними – 6 месяцев.

туберкулез, острая пневмония, рак и других

Какие заболевания или патологии можно выявить при рентгенографии легких и флюорографии?

Что показывает рентген легких, и какие болезни можно с его помощью выявить?

Патологии, поддающиеся соответствующей диагностике:

• бронхит. В данном случае визуальная картина может не меняться, что связано с начальным этапом развития проблемы;
• воспаление легочной ткани (пневмония);
• рак легких, доброкачественные новообразования;
• туберкулез;
• выпотной плеврит;
• фиброз (пневмосклероз) легких – уплотнение паренхимы с потерей функции;
• попадание воздуха, жидкости или крови в плевральную полость – пневмо-, гидро-, гемоторакс соответственно;
• эмфизема легких;
• абсцесс;
• ателектаз;
• прогрессирование альвеолярного отека легких.

Список заболеваний, которые может показывать флюорография легких:

1. Новообразования в грудной клетке;
2. Диссеминированная форма туберкулеза легких. Возникновение затемнения в легких на флюорографии – это один из возможных симптомов патологии;
3. Пневмосклероз;
4. Абсцессы, кисты.

Опытные врачи функциональной диагностики способны увидеть и другие патологические отклонения на флюорографических снимках, однако, для подтверждения диагноза всегда требуется проведения рентгенографии.

Как часто можно делать рентген-исследование и вредно ли оно?

Приумножение знаний о влиянии рентгеновского излучения на человеческий организм запустило процесс разработки государственных и международных стандартов, регламентирующих допустимую величину облучения.

Современные методы рентгенодиагностики подразумевают применение ничтожно малых доз радиации, абсолютно безопасных для организма человека. Однако чтобы не подвергать себя опасности, следует не превышать среднюю годовую величину облучения. Российская официальная медицина считает допустимой дозу в 1,4 мЗв в год на человека. Для сопоставления: в США и Франции средняя эффективная годовая доза соответствует 0,4 мЗв, в Японии – 0,8 мЗв, Великобритания придерживается стандарта в 0,3 мЗв. Если проходить рентгенографию в лучших клиниках страны на цифровом оборудовании, то за 1 процедуру больше чем 0,03 мЗв вы не получите. Устаревшие пленочные рентген-аппараты дают разовую величину облучения в 0,3 мЗв, что является годовой нормой для Великобритании.

https://youtube.com/watch?v=JEEqGRRxUFw

Стоит сказать, что современное цифровое оборудование, применяемое для рентген-диагностики, излучает дозу, сравнимую с приобретаемой в естественной среде за 10 дней. Подобная рентгенографическая система максимально снижает риск возможного неблагоприятного воздействия лучей на организм человека.

Вопрос о том, насколько часто допустимо выполнение рентгена легких, является индивидуальным. Врач решает его, оценивая общее состояние здоровья пациента и уровень достижения средней допустимой дозы облучения.

Если говорить о беременных женщинах и детях, то им гораздо реже назначают рентгенологическое обследование. Однако даже эти пациенты при необходимости его проходят. Наличие современного, со сниженной лучевой нагрузкой, оборудования, соблюдение правил техники безопасности и грамотное обслуживание рентгенодиагностической системы, являются залогом результативного и безвредного обследования. В отличие от рентгена, флюорография законодательно запрещена детям младше 15 лет.

Как у человека выглядят здоровые легкие на снимке

Анализ снимков легких при рентгенографии производится по определенной схеме. Алгоритм расшифровки проводится по условной формуле со следующими переменными:

• положение;
• число;
• форма;
• размеры;
• интенсивность;
• рисунок;
• контуры;
• смещение.

Легкие на рентгене здорового человека выглядят как равномерно окрашенная, однородная структура, без выделяющихся темных или светлых участков. На изображении четко очерчен сосудистый рисунок. Отсутствуют пятна и тени, не отвечающие анатомическому строению органа.

Здоровые легкие

Снимок легочной системы в болезненном либо здоровом состоянии, отображает идентичные структуры. На любом рентгеновском снимке можно увидеть:

• Легочные поля, располагающиеся по обе стороны от позвоночника.
• В центральной части – тень от главного органа – сердечка.
• Вверху — будет просматриваться ключица.
• В нижней зоне – верх диафрагмы.
• На изображении должна прослеживаться тень от ребер.

Взяв в руки снимок легких здорового пациента, врач сразу определяет состояние костей, тканей, других важных элементов, диафрагмы. Рентген в здоровом состоянии легких показан на фото.

Снимок легких в норме
