Расшифровка экг: наиболее важные показатели кардиограммы с примерами нарушений

Зубец q – предвестник опасности

Немного о физиологическом проявлении инфаркта миокарда. Поскольку артерия обладает внушительным размером, в момент колоссального давления на стенки крупного сосуда расположенные там атеросклеротические бляшки покидают свое прежнее место обитания и начинают «выпячиваться» во внутреннюю часть артерии: постепенно образуется просвет, значительно затрудняющий ток крови.

Полная АВ блокада на ЭКГ

Так, со временем определенные участки начинают страдать от нехватки кислорода, который переносился в отдаленные части тела эритроцитами крови, и происходит процесс омертвления клеток.

Начальная стадия (ишемия) обратима, поскольку тотальных нарушений пока нет, но при этому же видны сбои в работе сердца. А с каждым последующим днем игнорирование настораживающих симптомов уничтожает и без того малый шанс на полную реабилитацию. В конце осуществляется рубцевание ткани – необратимый процесс.

Теперь вернемся к зубцу q: если на кардиограмме виден чрезмерно углубленный q, это значит, что некроз уже захватывает «двигатель» организма. Зазубренный длинный сегмент, устремляющийся вниз, является очень тревожным признаком. В подобном случае можно наблюдать явно выраженный q, по сравнению с которым положительный зубец R отсутствует.

Так как при редких обстоятельствах q может принимать грозный вид по иной причине, необходимо изучить и промежуток ST, следующий за комплексом QRS: его подозрительное видоизменение скорее всего уже станет гарантом появления ИМ.

Участок сердечной мышцы, пораженный некрозом, имеет обыкновение распространяться, «пожирая»здоровые клетки

К тому же, если пациент столкнулся с соответствующими симптомами, диагноз утверждается точно:

• сжимающая, сдавливающая боль, ощущающаяся за грудной клеткой на протяжении 15-25 минут;
• боль, возникшая в брюшной полости;
• тошнота, одышка при физической активности;
• гипергидроз (обильный процесс потоотделения);
• внезапный приступ аритмии, потеря сознания (кратковременная);
• сильная слабость;
• неожиданно понизившееся артериальное давление.

Разберем различные виды аритмий

Синусовые аритмии, возникают из-за нарушений в синоатриальном узле, расположенном в правом предсердии. В этом случае все зубцы сохраняют размер, форму и последовательность.

 Виды синусовых аритмий:

• Синусовая тахикардия, при которой сердце бьется чаще 90 уд/мин, но ритм кардиограммы сохраняется. Такое состояние не всегда говорит о болезни, поскольку может наблюдаться у здоровых людей при эмоциональном возбуждении и физических нагрузках.
• Синусовая брадикардия – аритмия, при которой сердце бьётся реже, чем нужно. При таком нарушении проверить щитовидную железу, поскольку брадикардия часто возникает при недостатке щитовидных гормонов.
• Дыхательная синусовая аритмия, при которой сердце во время вдоха и выдоха бьётся с разной частотой. Такая особенность считается вариантом нормы.
• Экстрасистолия – аритмия, при которой на фоне нормальной кардиограммы появляются «внеплановые» сокращения.

Дыхательная синусовая аритмия
Недыхательная синусовая аритмия

Иногда экстрасистолы чередуются с нормальными сердечными сокращениями. В этом случае возникают:

• Бигеминия – состояние, при котором из каждых двух сердечных сокращений одно является экстрасистолическим.
• Тригеминия — при этом нарушении за двумя нормальными сокращениями следует одно патологическое.
• Квадригеминия — в этом случае из четырех сокращений три нормальные, а одно- экстрасистолическое.
• Предсердная экстрасистолия развивается из-за возникновения внеочередного очага возбуждения в тканях предсердия. В этом случае нервный импульс идёт не от синусового узла, а от тканей миокарда. При подозрении на такое состояние нужно оценить на кардиограмме внешний вид зубца Р на «внеплановом» сокращении. Он, как правило, сглаженный, малозаметный или даже отрицательный.
• Узловая экстрасистолия возникает из-за импульса, появившегося в атрио-вентрикулярном узле. При какой патологии на внеочередном сокращении видны изменённый зубец P и уменьшенный интервал PQ. В некоторых случаях зубец P может даже появиться после сокращения сердца. Поскольку без дополнительных видов диагностики выяснить в таких случаях, какая именно тахикардия возникла у больного очень сложно. В ЭКГ ставится заключение о наджелудочковой (суправентрикулярной) тахикардии.
• Желудочковая экстрасистолия – тяжелая аритмия, при которой неправильно работают желудочки, выталкивающие кровь в предсердия. Наиболее безопасны в этом в этом плане одиночные желудочковые экстрасистолы, представляющие собой единичные сокращения, отличающиеся от нормальной ЭКГ. Встречаются парные желудочковые экстрасистолы, при которых такие сокращения возникают парами. Иногда встречаются желудочные экстрасистолы, появляющиеся из разных очагов миокарда. В этом случае на кардиограмме видны разнообразные неправильные зубцы, имеющие разную длину, ширину, и другие размеры.
• Пароксизмальная тахикардия — нарушение ритма, при котором на ЭКГ видны сердечные сокращения, следующие безостановочно друг за другом. Больные при этом ощущают толчки в груди, сменяющиеся приступами сердцебиения, сопровождающимися неприятными ощущениями в груди.

После такого приступа (пароксизма) возникает длительная пауза. Возникают жалобы на головокружение, тошноту, может нарушаться речь. Такое состояние чаще всего связано с поражением миокарда в области проводящих волокон, оставшемся после инфаркта или с воспалительными процессами. Иногда это нарушение может возникать из-за проблем с нервной системой и сопровождать тяжёлые неврозы.

Насколько информативно ЭКГ при миокардите

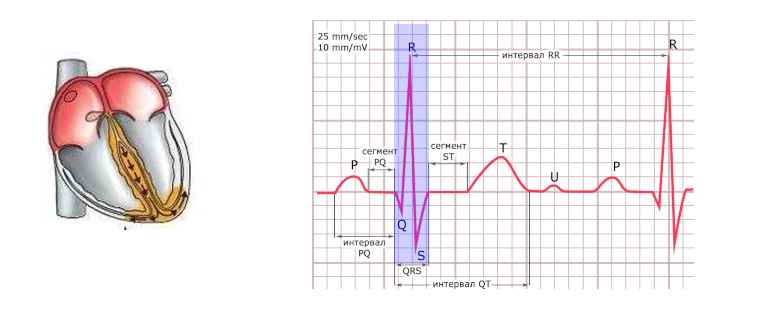

Любая ЭКГ состоит из нескольких зубцов, сегментов и интервалов, отражающих сложный процесс распространения волны возбуждения по сердцу. Форма электрокардиографических комплексов и величина зубцов различны в разных отведениях и определяются величиной и направлением проекции моментных векторов ЭДС сердца на ось того или иного отведения. Если проекция моментного вектора направлена в сторону положительного электрода данного отведения, на ЭКГ регистрируется отклонение вверх от изолинии — положительные зубцы. Если проекция вектора обращена в сторону отрицательного электрода, на ЭКГ фиксируется отклонение вниз от изолинии — отрицательные зубцы. В случае, когда моментный вектор перпендикулярен оси отведения, его проекция на эту ось равна нулю и на ЭКГ не регистрируется отклонения от изолинии. Если же в течение цикла возбуждения вектор меняет свое направление по отношению к полюсам оси отведений, то зубец становится двухфазным.

Диагностика заболеваний сердца проводится методом регистрации и исследования электрических импульсов, возникающих вследствие расслабления и сокращения сердечной мышцы за определенный временной промежуток — электрокардиографии. Фиксирует импульсы, и преобразует их в наглядный графикна бумаге электрокардиограмму специальный прибор — электрокардиограф.

Интервал P-Q и сегмент P-Q

Интервал P-Q определяют от начала зубца P до начала комплекса QRS. Интервал P-Q соответствует времени прохождения электрического импульса по предсердиям и атриовентрикулярному узлу.

Длительность интервал P-Q в норме составляет от 0,12 до 0,2 с (от 3 до 5 мм).

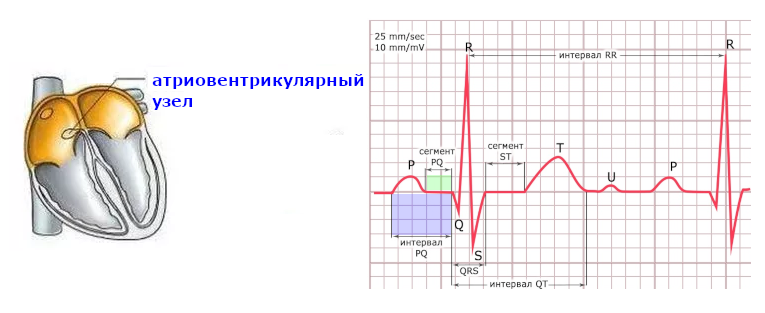

Схема 3. Интервал и сегмент PQ

На схеме 3 справа разными цветами отмечены интервал и сегмент PQ.

Сегмент P-Q определяют от конца зубца P до начала комплекса QRS. Сегмент P-Q соответствует времени, когда предсердия полностью охвачены волной возбуждения, а возбуждение желудочков еще не началось. В этот момент возникает пауза: изменений электрического поля сердца нет, поэтому сегмент P-Q расположен на изолинии. Пауза связана с задержкой при прохождении электрического импульса через атриовентрикулярный узел к желудочкам.

Физиологический смысл этой паузы состоит в том, что в это время предсердия полностью сокращены и проталкивают кровь в расслабленные желудочки. В дальнейшем произойдет возбуждение и сокращение желудочков и выброс крови в большой и малый круги кровообращения (на кардиограмме при этом регистрируют комплекс QRS).

Отрицательный P в I отведении

а. Декстрокардия.Отрицательные зубцы P и T, инвертированный комплекс QRS в I отведении без нарастания амплитуды зубца R в грудных отведениях. Декстрокардия может быть одним из проявлений situs inversus (обратное расположение внутренних органов) или изолированной. Изолированная декстрокардия часто сочетается с другими врожденными пороками, включая корригированную транспозицию магистральных артерий, стеноз легочной артерии, дефекты межжелудочковой и межпредсердной перегородок.

б. Неправильно наложены электроды.Если электрод, предназначенный для левой руки, наложен на правую, то регистрируются отрицательные зубцы P и T, инвертированный комплекс QRS с нормальным расположением переходной зоны в грудных отведениях.

3. Глубокий отрицательный P в отведении V₁:увеличение левого предсердия. P mitrale: в отведении V₁конечная часть (восходящее колено) зубца P расширена (> 0,04 с), амплитуда его > 1 мм, зубец P расширен во II отведении (> 0,12 с). Наблюдается при митральных и аортальных пороках, сердечной недостаточности, инфаркте миокарда. Специфичность данных признаков — выше 90%.

4. Отрицательный зубец P во II отведении:эктопический предсердный ритм. Интервал PQ обычно > 0,12 с, зубец P отрицателен в отведениях II, III, aVF.

В. Интервал PQ

1. Удлинение интервала PQ:АВ-блокада 1 степени. Интервалы PQ одинаковые и превышают 0,20 с. Если длительность интервала PQ варьирует, то возможна АВ-блокада 2 степени.

Укорочение интервала PQ

а. Функциональное укорочение интервала PQ.PQ

Г. Ширина комплекса QRS

С

а. Блокада передней ветви левой ножки пучка Гиса.Отклонение электрической оси сердца влево (от –30° до –90°). Низкий зубец R и глубокий зубец S в отведениях II, III и aVF. Высокий зубец R в отведениях I и aVL. Может регистрироваться небольшой зубец Q. В отведении aVR имеется зубец поздней активации (R’). Характерно смещение переходной зоны влево в грудных отведениях. Наблюдается при врожденных пороках и других органических поражениях сердца, изредка — у здоровых людей. Лечения не требует.

.

б. Блокада задней ветви левой ножки пучка Гиса.Отклонение электрической оси сердца вправо (> +90°). Низкий зубец R и глубокий зубец S в отведениях I и aVL. Может регистрироваться небольшой зубец Q в отведениях II, III, aVF. Отмечается при ИБС, изредка — у здоровых людей. Встречается нечасто. Необходимо исключить другие причины отклонения электрической оси сердца вправо: гипертрофию правого желудочка,ХОЗЛ, легочное сердце, боковой инфаркт миокарда, вертикальное положение сердца. Полную уверенность в диагнозе дает только сравнение с предыдущими ЭКГ. Лечения не требует.

в. Неполная блокада левой ножки пучка Гиса. Зазубренность зубца R или наличие позднего зубца R (R’) в отведениях V₅, V₆. Широкий зубец S в отведениях V₁, V₂. Отсутствие зубца Q в отведениях I, aVL, V₅, V₆.

г. Неполная блокада правой ножки пучка Гиса.Поздний зубец R (R’) в отведениях V₁, V₂. Широкий зубец S в отведениях V₅, V₆.

2. > 0,12 с

а. Блокада правой ножки пучка Гиса.Поздний зубец R в отведениях V₁, V₂ с косонисходящим сегментом ST и отрицательным зубцом T. Глубокий зубец S в отведениях I, V₅, V₆. Наблюдается при органических поражениях сердца: легочном сердце, болезни Ленегра, ИБС, изредка — в норме. Замаскированная блокада правой ножки пучка Гиса: форма комплекса QRS в отведении V₁ соответствует блокаде правой ножки пучка Гиса, однако в отведениях I, aVL или V₅, V₆ регистрируется комплекс RSR’. Обычно это бывает обусловлено блокадой передней ветви левой ножки пучка Гиса, гипертрофией левого желудочка, инфарктом миокарда. Лечение — см. гл. 6, п. VIII.Е.

б. Блокада левой ножки пучка Гиса.Широкий зазубренный зубец R в отведениях I, V₅, V₆. Глубокий зубец S или QS в отведениях V₁, V₂. Отсутствие зубца Q в отведениях I, V₅, V₆. Наблюдается при гипертрофии левого желудочка, инфаркте миокарда, болезни Ленегра, ИБС, иногда — в норме. Лечение — см. гл. 6, п. VIII.Д.

в. Блокада правой ножки пучка Гиса и одной из ветвей левой ножки пучка Гиса.Сочетание двухпучковой блокады с АВ-блокадой 1 степени не следует расценивать как трехпучковую блокаду: удлинение интервала PQ может быть обусловлено замедлением проведения в АВ-узле, а не блокадой третьей ветви пучка Гиса. Лечение — см. гл. 6, п. VIII.Ж.

г. Нарушение внутрижелудочковой проводимости.Расширение комплекса QRS (> 0,12 с) в отсутствие признаков блокады правой или левой ножки пучка Гиса. Отмечается при органических поражениях сердца, гиперкалиемии, гипертрофии левого желудочка, приеме антиаритмических средств классов Ia и Ic, при синдроме WPW. Лечения обычно не требует.

Возможные ошибки в исследованиях

Получить недостоверные данные из электрокардиограммы можно, если при регистрации сигналов на кардиограф воздействуют такие факторы:

• колебания частоты переменного тока,
• смещение электродов из-за неплотного их наложения,
• мышечная дрожь в теле пациента.

Все эти моменты влияют на получение достоверных данных при проведении электрокардиографии. Если по ЭКГ видно, что эти факторы имели место, исследование проводится повторно.

Когда кардиограмму расшифровывает опытный кардиолог, можно получить немало ценных сведений

Чтобы не запустить патологию, важно обращаться к врачу при возникновении первых же болезненных симптомов. Так можно сохранить здоровье и жизнь!

Соотношение амплитуд зубцов ЭКГ в стандартных отведениях

• Интервал PQ — время прохождения импульса от начала возбуждения предсердий до начала возбуждения желудочков, включая физиологическую задержку импульса в АВУ. От начала зубца Р до начала зубца Q (или R, если нет Q). См. таблицу.

• Удлинение интервала PQ – при ваготонии, АВБ.

• Укорочение – при симпатикотонии, узловом ритме, синдромах предвозбуждения:

• WPW-синдром – укорочение PQ, дельта-волна на восходящем колене зубца R, уширение QRS более 0,1 сек, дискордантное расположение главного зубца комплекса QRS и зубца Т.

• Сегмент PQ – часть интервала PQ от конца зубца Р до начала Q (то есть интервал PQ минус зубец Р).

• Деполяризация желудочков— желудочковый комплекс QRST, отражающий:

• процесс возбуждения по желудочкам – QRS— процесс деполяризации (продолжительность интервала QRS см. в таблице),

• процесс угасания возбуждения желудочков (реполяризация) – S-T и Т.

• Уширение QRS и зазубренность R – признак внутрижелудочковых блокад

• Блокада левой ножки пучка Гиса – расщепленный и уширенный QRS в левых отведениях и глубокий и уширенный зубец S в правых отведениях.

• Блокада правой ножки пучка Гиса – изменения зубца R в правых отведениях и зубца S в левых отведениях.

• Неполная блокада правой ножки пучка Гиса (НБПНПГ)– в V1 и V2 расщепленный R нормальной ширины.

• Зубец Q – всегда «-» (ниже изолинии), непостоянный, отражает ЭДС межжелудочковой перегородки и частично верхушки ПЖ. Формируется на 0,01-0,02 сек комплекса QRS. В грудных отведениях до 1/2 R, в III — до 1/3-1/4 R.

• Зубец R — всегда «+», отражает ЭДС миокарда стенок ПЖ и ЛЖ, возникает на 0,03-0,05 сек. комплекса QRS. Зазубренность низкоамплитудного зубца R в одном или двух отведениях патологией не считается.

• Сумма амплитуд зубцов Rв трех стандартных отведениях должна быть более 15 мм, если менее – низковольтная ЭКГ (при миокардите, перикардите, ожирении).

• Наиболее часто RII > RIII > RI.

• По преобладанию высоты зубца R в I и III отведениях определяют, к какому виду относится ЭКГ:

• RIII>RI – правограмма.

• RI>RIII – левограмма.

• Для более правильного определения вида ЭКГ считают сумму амплитуд R(+) и S(-) в I стандартном отведении и сумму амплитуд R(+) и S(-) в III отведении.

• Если сумма амплитуд будет «+» в I и III отведениях, то о виде ЭКГ судят по сравнению полученных цифр:

• > в III отведении – правограмма.

• > в I отведении – левограмма.

• Если сумма «+» в III и «-» в I отведении – правограмма.

• Если сумма «+» в I и «-» в III отведении – левограмма.

• Зубец S всегда отрицательный, непостоянный, отражает ЭДС миокарда базальных отделов сердца, формируется на 0,06-0,07 сек комплекса QRS.

АНАЛИЗ КАРДИОГРАММЫ

Анализ любой ЭКГ следует начать с проверки правильности техники ее регистрации.

Во­вторых, необходимо проверить амплитуду контрольного милливольта, которая должна соответствовать 10 мм.

В­третьих, следует оценить скорость движения бумаги во время регистрации ЭКГ.

Общая схема расшифровки ЭКГ.

I. Анализ сердечного ритма и проводимости:

1.оценка регулярности сердечных сокращений;

2.подсчет числа сердечных сокращений;

3.оценка функции проводимости.

II. Определение поворотов сердца вокруг переднезадней, продольной и поперечной осей:

определение положения электрической оси сердца во фронтальной плоскости;

1) анализ комплекса QRS;

1.анализ сегмента RS­Т;

2.анализ зубца Т;

3.анализ интервала Q­ Т.

Патологический зубец Q на ЭКГ и признаки инфаркта миокарда

Патологический зубец Q на ЭКГ свидетельствует об инфаркте миокарда, при этом его ширина больше 0,04 сек., и глубина больше 25% амплитуды выступа R в этом же отведении. На основании результатов обследования ставят диагноз инфаркт миокарда. ЭКГ-признаки данного заболевания видны уже в процессе проведения обследования.

Изменения показывают, какая область миокарда была поражена в результате инфаркта:

• Некроз — располагается по центру и проявляется на кардиограмме в виде изменения участка QRS. В этой области чаще всего проявляется патологический зубец Q на ЭКГ.
• Повреждение — находится там, где образовался некроз тканей, на ЭКГ это видно по смещению участка S-T.
• Ишемия — находится возле неизмененного миокарда и показывается изменением значений отражающих данные амплитуды и полярности выступа Т.

По данным ЭКГ можно также установить глубину омертвления мышечной ткани сердца.

Для этого описывают разные виды инфаркта:

• трансмуральный — участок Q-R-S изменяется на Q-S, то есть выступ R отсутствует вообще;
• субперикардиальный — депрессия участка S-T и измененные показания выступа T, а участок Q-R-S остается таким же, как при нормальной работе сердца;
• интрамуральный — изменения участка Q-R-S, подъемом участка S-T, который сливается с выступом Т.

ЭКГ-признаки инфаркта миокарда проявляются тремя стадиями:

• I — острый инфаркт, длится до 3 дней. ЭКГ фиксирует подъем участка S-T, который сливается с выступом T. Этот участок начинает расти от конца выступа R.
• II — подострый инфаркт, длится до В это время ЭКГ фиксирует опущение участка S-T, который практически достигает изолинии. Также виден отрицательный выступ Т.
• III — рубцовая стадия, которая длится очень долго. При постинфарктном кардиосклерозе на ЭКГ будут отклонения до конца жизни. На этой стадии участок S-T показывает ровную линию с отрицательным выступом Т.

У некоторых людей динамика на кардиограмме может не совпадать с изменениями в сердце. Например, третья стадия на бумаге показывается раньше, чем формируется сам рубец. А вторая стадия наоборот, показывается дольше на хотя в это время уже формируется рубец.

Поэтому расшифровку ЭКГ надо делать на основании клинических проявлений болезни и дополнительных лабораторных анализов.

Несмотря на то, что проще всего исследовать инфаркт миокарда, применяя ЭКГ, с расшифровкой результатов обследования зачастую возникают сложности.

Пациентам, страдающим ожирением, тяжело диагностировать болезнь, по причине того, что расположение сердца у них изменено.

С аналогичными трудностями можно столкнуться при проведении ЭКГ у людей, страдающих заболеваниями ЖКТ, желчного пузыря и физиологических особенностях строения проводящей системы.

https://youtube.com/watch?v=1NKB75OIyyU

Деполяризация желудочков — комплекс QRS

От атриовентрикулярного узла волна возбуждения распространяется по проводящей системе желудочков. Это вызывает деполяризацию (возбуждение) желудочков. На кардиограмме в это время регистрируют желудочковый комплекс QRS.

На схеме 4 слева желтым цветом показано распространение волны возбуждения по желудочкам, красным цветом показно, что в это же время происходит реполяризация (восстановление) предсердий. В правой части схемы 4 на ЭКГ выделен комплекс QRS, который регистрируется в этот период. Реполяризация предсердий не видна на кардиограмме из-за «наложения» на комплекс QRS.

Схема 4. Деполяризация желудочков и формирование комплекса QRS на кардиограмме

Параметры комплекса QRS в норме:

• Длительность QRS составляет от 0,07 до 0,1 с (от 1,5 до 2,5 мм).
• Амплитуда QRS должна быть хотя бы в одном отведении от конечностей не менее 5 мм, и хотя бы в одном грудном отведении больше 8 мм.
• Амплитуда QRS в отведениях от конечностей не должна превышать 22 мм, и 25 мм в грудных отведениях.

Зубец Q комплекса QRS отражает возбуждение межжелудочковой перегородки. Это непостоянный зубец ЭКГ. В зависимости от положения электрической оси сердца он может регистрироваться или отсутствовать в норме в отведениях от конечностей и в грудных отведениях V₄-V₆. Регистрация Q в отведениях V1-V3 всегда указывает на патологию.

Параметры зубца Q в норме:

• Глубина Q < 2 мм в отведениях I, II, aVL, aVF, V₄-V₆.
• Глубина Q может быть больше 2 мм в отведениях III, aVR.
• Ширина Q < 1 мм.

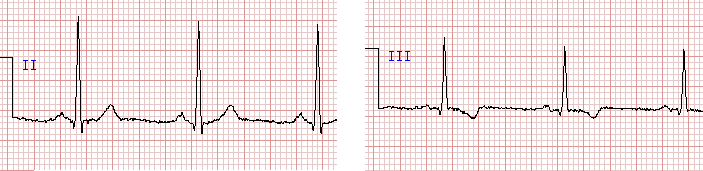

ЭКГ 2. Примеры нормального зубца Q в отведениях II и III

Параметры патологического зубца Q :

• Глубина Q > 2 мм, а также, если амплитуда зубца Q превышает 25% амплитуды следующего за ним зубцы R.
• Ширина Q > 1 мм.
• Любой Q в отведениях V₁-V₃ считается патологическим.

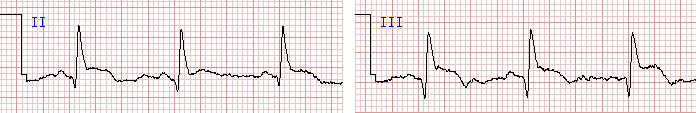

ЭКГ 3. Примеры патологического зубца Q и подъема сегмента ST в отведениях II и III

Наличие на кардиограмме патологического зубца Q, как правило, указывает на инфаркт миокарда.

Зубец R отражает начальную стадию деполяризации (возбуждения) желудочков. Амплитуда R в отведениях от конечностей определяется положением ЭОС. В грудных отведениях амплитуда R нарастает от V₁ к V₄, а затем в V₅ и V₆ становится меньше. В норме, особенно у молодых людей, в отведениях V₁, V₂ зубец r может отсутствовать. В этом случае на ЭКГ регистрируют QRS типа QS. Однако в таком случае должна быть настороженность, т.к. комплекс QS может быть проявлением инфарктра миокарда.

Зубец S отражает конечную стадию деполяризации желудочков — возбуждение основания левого желудочка. Это непостоянный зубец ЭКГ. В грудных отведениях зубец S обычно имеет наибольшую амплитуду в V₁-V₂, которая уменьшается к V₅-V₆.

Характеристика зубцов при различных стадиях инфаркта миокарда

Патология крупного сосуда никогда не возникает неожиданно: она развивается согласно выявленным этапам, которые приводят процесс разрушения в конечном итоге к своему логическому завершению. В таблице приведена характеристика показателей кардиограммы относительно каждой стадии.

Электрокардиограмма в каждом из случаев выглядит по-разному, в чем можно убедиться, взглянув на их внешнее изображение.

Негативные последствия обойдут человека стороной, если при обнаружении тревожных признаков он своевременно обратится к специалисту, который по окончании диагностики назначит индивидуальный процесс лечения. Инфаркт миокарда – это очень серьезное заболевание, способное послужить причиной летального исхода, поэтому игнорировать его проявления нельзя!

Нормальная электрокардиограмма

Методическое пособие

«Основы ЭКГ-диагностики»

Нормальная электрокардиограмма состоит из основной линии (изолиния) и отклонений от неё, называемых зубцами и обозначаемых латинскими буквами Р, Q, R, S, Т, U.

Отрезки ЭКГ между соседними зубцами — сегменты.

Расстояния между различными зубцами — интервалы.

ЭКГ отражает последовательный охват возбуждением отделов миокарда.

Амплитуду зубцовопределяют по вертикали — 10 мм соответствуют 1 мВ (для удобства амплитуду зубцов измеряют в миллиметрах).

Длительность зубцов и интервалов определяют по горизонтали плёнки ЭКГ.

· При скорости записи 25 мм/сек(стандартная скорость) 1 мм соответствует 0,02сек.

· При скорости записи 50 мм/сек (применяют реже) 1 мм соответствует 0,04 сек.

Зубец P соответствует охвату возбуждением (деполяризацией) предсердий.

· Положительный зубец P является показателем синусового ритма.

· Лучше всего зубец P виден во 2 стандартном отведении, в котором он должен быть обязательно положительным.

· В норме длительность зубца P составляет до 0,1 секунды (1 большая клеточка).

· Амплитуда зубца P в стандартных отведениях и в отведениях от конечностей определяется направлением электрической оси предсердий.

· В норме амплитуда: PII>PI>PIII.

· В отведении aVR зубец Р всегда отрицательный!

Интервал PQ — время прохождения импульса к желудочкам.

С возрастом интервал PQ удлиняется:

· в возрасте до 14 лет максимальный интервал PQ до 0,16 с;

· в возрасте от 14 до 17 лет — 0,18 с;

· в возрасте старше 17 лет — 0,2 с.

В норме интервал PQ составляет 0,12-0,18 (до 0,2) секунд (6-9 клеточек):

· при учащении сердечного ритма интервал PQ сокращается;

· при брадикардии интервал PQ удлиняется до 0,21-0,22 с;

· в грудных отведениях длительность интервала PQ может отличаться от показаний в отведениях от конечностей до 0,04 с (2 клеточки);

· для измерения интервала PQ выбирают то отведение, где хорошо выражены зубец P и комплекс QRS (обычно это II стандартное отведение);

· если начальная часть зубца P является изоэлектричной, то при измерении интервала PQ будет погрешность в сторону уменьшения от истинных его значений;

· если изоэлектричной является начальный сегмент QRS-комплекса, то при измерении интервала PQ будет погрешность в сторону увеличения от истинных его значений;

Комплекс QRS – возбуждение миокарда желудочков.

Ширина комплекса QRS указывает на продолжительность внутрижелудочкового возбуждения. Ширина комплекса QRS несколько уменьшается с учащением сердечного ритма, и наоборот:

· продолжительность комплекса QRS определяется в стандартных отведениях (обычно во II) или усиленных отведениях;

· учитывается наибольшая ширина комплекса QRS у данного пациента;

· в грудных отведениях ширина комплекса QRS на 0,01-0,02 с (1 клеточка) больше, чем в отведениях от конечностей;

· об уширении комплекса QRS говорят в том случае, если продолжительность превышает 0,1 с (5 клеточек);

· в комплексе QRS анализируется: амплитуда, длительность, форма, электрическая ось.

Сегмент ST – время полной деполяризации обоих желудочков:

· продолжительность сегмента ST изменяется в зависимости от частоты сердечного ритма (чем чаще ритм, тем короче сегмент ST);

· в норме сегмент ST чаще изоэлектрический (совпадает с изолинией), однако он может быть слегка приподнят (элевация) или снижен (депрессия), обычно менее чем на 1 мм;

· допустима депрессия сегмента ST вогнутой формы до 0,5 мм, в грудных отведениях V5–V6 и в отведениях от конечностей до 2–3 мм;

· сегмент ST измеряют в 60 мсек (полторы маленьких клетки) от точки J;

· Точка J — это место перехода зубца S в сегмент ST (или пересечение зубцом S изолинии);

· в норме в отведениях V1-V3 может отмечаться элевация ST с максимумом в V2 до 0,25 mV;

· в других отведениях элевация в 0,1 mV и выше считается патологической.

Зубец Т – реполяризация желудочков:

· положительный в отведениях I, II, V4-V6;

· амплитуда — половина от длины зубца R;

· может быть отрицательным в отведениях aVL, III, V1;

· в отведениях от конечностей — до 0,5 mV, в грудных отведениях — до 1,0 mV;

· зубец T в норме обычно незазубренный и положительный, причем его передняя часть более пологая;

Основные составляющие кардиограммы

Прежде чем приступить к основной части повествования, необходимо потратить некоторую часть времени на пояснение определенных аспектов, понимание которых позволит дать объективную оценку изученным данным.

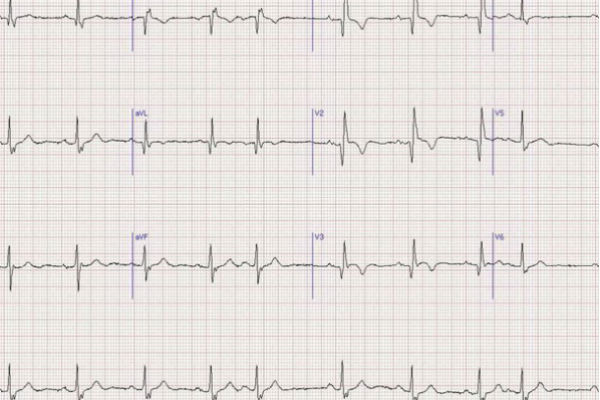

Обратите внимание на изображенную сетку 2-х типов ячеек: малых и больших (5ˣ5). Одна горизонтальная сторона маленькой клетки соответствует 1 мм или иначе 0,04 секунды (время), а вертикальная – 1 мВ (напряжение в микровольтах)

Следовательно, крупная ячейка будет равна 5 малым клеткам или 0,2 секунды. Рассматриваемый параметр может указать на нарушение работы сердца, являясь одним из важных элементов кардиограммы, но об этом чуть позже.

Зубцы представляют собой участки, которые располагаются либо выше, либо ниже средней линии (нулевой или изоэлектрической). При этом возвышающиеся сегменты называются положительными, а противоположные им – отрицательными.

Особенности электрокардиограммы

В медицине выделяется 5 основных зубца, обладающих собственными обозначениями в виде латинских букв:

• P (норма: положительный) указывает на время, в момент которого происходит сердцебиение, в идеале должен быть равен периоду 0,12-2 секунды. Вспоминаем об изученном ранее сетчатом строении электрокардиограммы. Проще осуществлять расчеты при выделении начала и конца сегмента P вертикальными черточками.
• Q (норма: отрицательный) определяет состояние перегородки между желудочками, свидетельствует об инфаркте миокарда.
• R (норма: положительный) находится, как правило, выше остальных зубцов, представляя собой наиболее высокий пик. Отражает изменения в области миокарда желудочков.
• S (норма: отрицательный) располагается, как и Q, у подножия пика R и указывает на завершение процессов, осуществляющихся в желудочках.
• T (норма: положительный) представляет собой восстановление потенциала сердечной мышцы. Находится обычно выше изоэлектрической (нулевой) линии.

Нельзя судить о состоянии «двигателя» организма лишь по одному зубцу: вкупе эти элементы позволят воссоздать более детальную картину, отражающую состояние мышцы.

Но особое внимание будет уделяться «пику и его подножиям» – Q, R и S, которые образуют так называемый комплекс QRS, составленный из букв-обозначений. Интервал, в котором располагается QRS у здорового человека, длится до 0,11-0,12 секунды.В редких случаях наблюдается хронологическое удлинение, указывающее на патологию пучка Гиса или нарушение проводимости
