Основные понятия при расшифровке кардиограммы сердца

Получая на руки результат ЭКГ (электрокардиограммы), мы видим на бумажной ленте ломаные графические линии и некоторые термины в описании, которые врач пишет при расшифровке, и значение которых мы хотели бы знать. Я не буду вдаваться в объяснения значений зубцов на ЭКГ, это понимают только специально обученные медработники. Простым же людям, далеким от медицины, достаточно знать общие понятия и показатели нормы. Что показывает и как расшифровать, я попробую объяснить вам это доступным языком.

Расшифровка кардиограммы сердца — синусовый ритм

Сокращение сердечной мышцы – миокарда начинается с возникновения электрического импульса в синусовом узле (посмотрите на картинке, где он расположен). Этот импульс заставляет ритмично сокращаться поочередно сначала предсердия, а затем желудочки, перекачивая тем самым кровь из левого предсердия в левый желудочек, а затем через аорту по большому кругу кровообращения, а из правого предсердия в правый желудочек, а оттуда через легочную артерию в легкие, где кровь обогащается кислородом.

Правильные ритмичные сокращения предсердий и желудочков у здорового человека называются синусовым ритмом. Неправильный ритм сокращений вызывает различные аритмии и возникновение экстрасистол.

Расшифровка кардиограммы сердца — положение электрической оси

Таким термином пользуются, когда надо изучить происходящие в сердце электрические процессы. Направление оси или ее отклонение вправо или влево говорит о биоэлектрических изменениях, происходящих при каждом сокращении сердечной мышцы и работе проводящей системе.

Кардиологи при определении положения электрической оси смотрят, как она расположена в системе координат и есть ли отклонения ее вправо или влево. Отклонения считают в градусах. Нормальное отклонение считается 30-70º. Что за пределами этих цифр говорит о наличии патологии или индивидуальных особенностях, что бывает у детей или очень высоких людей. Если происходит сбой в проводящей электрической системе, то возникают такие состояния, как аритмии, блокады, тромбоэмболия.

В нормальном состоянии электрическая ось направлена вниз и вправо. Если угол оси сдвинут, то в данном случае необходимы дополнительные обследования УЗИ сердца или ЭхоКГ.

Расшифровка кардиограммы сердца — гипертрофия левого желудочка

Роль левого желудочка в работе сердца заключается в выталкивании обогащенной кислородом крови из левого предсердия в аорту. Вне сокращения толщина стенки левого желудочка равна 1,1 см. При усиленной нагрузке, стенка постепенно утолщается, примерно на 1,5 см или больше. Увеличению стенки способствует необходимость, когда требуется порции крови преодолеть повышенное периферическое сопротивление, чтобы пройти дальше по кровеносному руслу.

Гипертрофия левого желудочка возникает при следующих заболеваниях:

• артериальная гипертензия, как симптом гипертонической болезни или является симптоматической при заболеваниях почек, опухолях эндокринной или неврологической локализации;
• пороки клапанов сердца, как врожденные, так и приобретенные;
• врожденная патология, когда с рождения у ребенка бывает утолщена стенка левого желудочка;
• хронические заболевания легких, когда изменения стенок правых отделов приводят и к изменениям левых отделов сердца.

Существуют физиологические причины увеличения толщины стенки левого желудочка, которые возникают при чрезмерных физических нагрузках. Такое встречается у грузчиков или у спортсменов.

Опасные диагнозы

Какие опасные состояния можно определить по показаниям ЭКГ при расшифровке?

Экстрасистолия

Это явление характеризуется сбоем сердечного ритма. Человек ощущает временное увеличение частоты сокращений с последующей паузой. Связано с активацией других водителей ритма, посылающих наравне с синусовым узлом дополнительный залп импульсов, что и приводит к внеочередному сокращению.

Аритмия

Характеризуется изменением периодичности синусового ритма, когда импульсы поступают с разной частотой. Только 30% подобных аритмий требуют лечения, т.к. способны спровоцировать более серьёзные заболевания.

В остальных случаях это может быть проявлением физической активности, изменением гормонального фона, результатом перенесенной лихорадки и не угрожает здоровью.

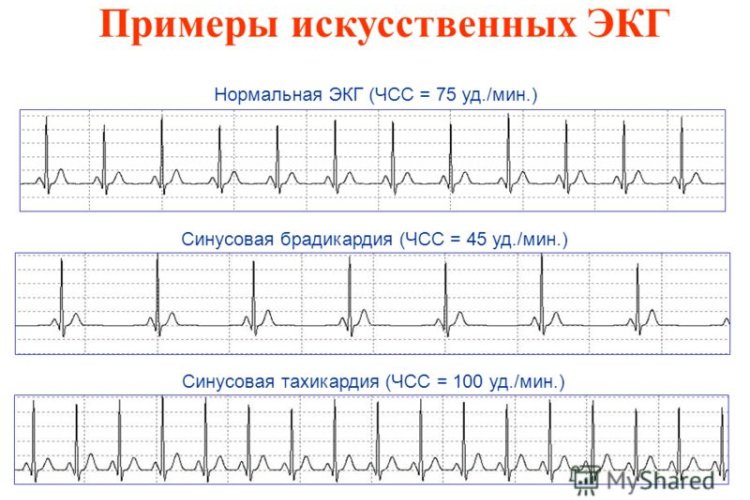

Брадикардия

Возникает при ослаблении синусового узла, неспособного генерировать импульсы с должной частотой, вследствие чего замедляется и ЧСС, вплоть до 30-45 ударов в минуту.

Тахикардия

Противоположное явление, характеризующееся увеличением ЧСС более 90 ударов в минуту. В некоторых случаях временная тахикардия возникает под действием сильных физических нагрузках и эмоциональных стрессах, а также в период болезней связанных с повышением температуры.

Нарушение проводимости

Помимо синусового узла, существуют и другие нижележащие водители ритма второго и третьего порядков. В норме они проводят импульсы от водителя ритма первого порядка. Но если их функции ослабевают, человек может ощущать слабость, головокружение, вызванные угнетением работы сердца.

Также возможно понижение артериального давления, т.к. желудочки будут сокращаться реже или аритмично.

Как расшифровать электрокардиограмму

Вид кардиограммы здорового человека зависит от его телосложения, степени натренированности и прочих параметров, но последовательность и расположение отдельных зубцов и сегментации в нормальном состоянии всегда равноценны. Чтобы оценить кардиограмму, высоту зубцов, перемещение и длительность сегментов проводят сравнительную характеристику с признанной нормой.

На заметку!

Расшифровка кардиограммы у людей разного возраста предусматривает замеры размеров, протяжений зубцов и интервального метра, оценку их формы и направления.

Примерно это выглядит так:

1. Кардиограмму разворачивают на листе. Он может быть или узкой лентой (примерно 100 мм), или широкой (200 мм). Можно будет наблюдать несколько полос с зубцами, идущими по горизонтали, в параллель друг другу. Через малое расстояние, где нет пик и впадин, после прерывания записи (10–20 мм) линия с несколькими зубчатыми комплексами опять начинается. Эти графики отражают отведение, поэтому перед ними располагается значение, что это за отведение (по номерам).
2. В одной из стандартных разностей потенциалов (I, II или III), где наиболее повышенный R-зубец (часто это второе), замеряют расстояние между тремя, идущими поочередно R пиками (интервальное расстояние R–R–R) и находят усредненную цифру (делят количество мм на 2). Это нужно для подсчитывания ЧСС миокарда за 60 сек. Эти замеры можно проделать при помощи линейки или рассчитать расстояние по ЭКГ-горизонтали. Каждая большая клетка на результате соответствует 0.5 см, а каждая точка или небольшая клетка во внутренней части – 1мм.
3. Дается оценка периода между R-пиками: равноценные они или нет. Это требуется, чтобы выявить регулярность ритма миокарда.
4. Поочередно дают оценку, и проводят замеры на кардиограмме.

Соответствие норме можно определить по информации, приведенной в табличном виде ниже. Характеризовать каждый показатель должен врач, так как измеряться они будут комплексно.

Зубцовые сегменты и интервальные расстояния

На графическом изображении отличают сегменты, зубцы и интервальные периоды. Сегмент – это отрезок прямой линии (изолинии) между 2 соседними пиками или впадинами. Зубцы бывают: P, Q, R, S, T. Порядок их появления с левой на правую сторону. Они могут быть:

• минусовые, расположенные ниже изолинии;
• положительные – выше изолинии.

Интервальное расстояние состоит из зубца (зубцового набора) и сегментарной части. Так, интервал = зубец+сегмент. Важнейшую роль для диагностики имеют отрезки P-Q и S-T, а интервальные периоды – P-Q и Q-T.

Как высчитать ЧСС

Одной из важнейших характеристик пульса считается его частота, для ее нахождения надо высчитать число сердечных ударов за 15 сек. Получившуюся цифру, умножают на 4. В ситуации патологического ритма, количество ударов высчитывают за минуту. В начале замера пульсации у обследуемого она значительно чаще, но в потом становится медленнее.

На заметку!

Для отдельного пациента ЧСС индивидуальное. Когда нет болезни, частота сокращений миокарда в спокойном состоянии равна 60-70 ударов в минуту.

Есть несколько методик подсчета ЧСС за минуту:

1. Традиционно кардиограмма идет на скорости 50 мм/сек. Тогда высчитать ЧСС можно так: ЧСС=60/((R-R (в мм)*0,02)).
2. Когда ЭКГ записывают при 25 мм/сек формула следующая: ЧСС=60/((R-R (в мм)*0,04).

Высчитать частоту биения органа на ЭКГ можно по таким формулам:

1. При записи 50 мм/сек: ЧСС = 600/средний показатель числа больших клеток между R-пиками.
2. При 25 мм/сек: ЧСС = 300/средний показатель числа больших клеток между R-пиками.

Расшифровкой, подсчетами должен заниматься врач.

Расшифровка показателей ЭКГ — норма у взрослых

На электрокардиограмме ширина (горизонтальное расстояние) зубцов — длительность периода возбуждения расслабления — измеряется в сек, высота в I-III отведениях — амплитуда электроимпульса — в мм. Нормальная кардиограмма у взрослого человека выглядит так:

• Частота сокращений сердца — в норме ЧСС в пределах 60-100/мин. Измеряется расстояние от вершин соседних зубцов R.
• ЭОС — электрическою осью сердца считают направление суммарного угла вектора электрической силы. Нормальный показатель — 40-70º. Отклонения указывают на поворот сердца вокруг собственной оси.
• Зубец Р — положительный (устремлен вверх), отрицательный только в отведении aVR. Ширина (длительность возбуждения) — 0,7 — 0.11 с, вертикальный размер — 0,5 — 2.0 мм.
• Интервал PQ — горизонтальное расстояние 0.12 — 0.20 с.
• Зубец Q — отрицательный (ниже изолинии). Длительность 0.03 с, отрицательное значение высоты 0.36 — 0.61 мм (равна ¼ вертикального размера зубца R).
• Зубец R — положительный. Значение имеет его высота — 5.5 -11.5 мм.
• Зубец S — отрицательная высота 1.5-1.7 мм.
• Комплекс QRS — горизонтальное расстояние 0.6 — 0.12 с, суммарная амплитуда 0 — 3 мм.
• Зубец Т — асимметричный. Положительная высота 1.2 — 3.0 мм (равен 1/8 — 2/3 зубца R, отрицательный в aVR-отведении), продолжительность 0.12 — 0.18 с (больше длительности комплекса QRS).
• Сегмент ST — проходит на уровне изолинии, длина 0.5 -1.0 с.
• Зубец U — показатель высоты 2.5 мм, длительность 0.25 с.

Сокращенные результаты расшифровки ЭКГ у взрослых и норма в таблице:

При обычном проведении исследования (скорость записи — 50 мм/сек) расшифровка ЭКГ у взрослых производится по следующим расчетам: 1 мм на бумаге при подсчете длительности интервалов соответствует 0.02 сек.

Расшифровка ЭКГ у детей

Нормой считаются:

• глубокое положение зубца Q
• синусовая аритмия
• желудочковый интервал QRST подвержен альтернации( изменению полярности зубцов Т)
• в предсердиях отмечается перемещение источника ритма
• с взрослением ребенка уменьшается число грудных отведений с отрицательным зубцом Т
• крупные размеры предсердий определяют высоту зубца Р
• возраст ребенка влияет на интервалы ЭКГ –  они становятся продолжительнее. У маленьких детей преобладает правый желудочек

Что означает синусовый ритм на кардиограмме

интервалом

Ритм, обозначенный 110 ударами, указывает на наличие синусовой тахикардии. Причиной ее возникновения могут быть физические нагрузки или нервная возбудимость. Такое состояние может быть временным, и не предполагает долгого лечения.

При анемии, миокарде либо лихорадке отмечено стойкое проявление тахикардии с учащенным сердцебиением. Расшифровка ЭКГ в данном случае определяет нестабильный синусовый ритм, и  указывает на аритмию –  повышенную частоту сокращений сердечных отделов.

Для детей тоже характерен подобный симптом, но источники происхождения другие.  Это – кардиомиопатия, эндокартит и психофизические перегрузки.

Ритм может быть нарушен от рождения, не иметь симптомов, и выявиться при проведении электрокардиографии.
Расшифровка кардиограммы. Работа сердца.

Для того, чтобы прочитать кардиограмму (расшифровать кардиограмму), нужно вспомнить о том, как работает сердце и хоть немного иметь представление о проводящей системе сердца.

СердцеРабота сердцамомент расслабления

При массе сердца около половины процента от массы тела, оно потребляет до 10% кислорода.

Получение энергии сердцем.

Когда сердце начинает не справляться со своей функцией насоса, возникает сердечная недостаточность ( острая или хроническая. Она может быть следствием плохой работы левого желудочка, тогда недостаточен кровоток в круге легочного кровообращения, возникает одышка, человеку в лежачем положении не хватает воздуха и ему легче сидеть. При плохой работе правого желудочка возникают отеки на ногах. См. стенокардия).

Для понимания природы электрических импульсов сердца ознакомимся с егопроводящей системой. Если перерезать все нервы, ведущие к сердцу, оно будет продолжать биться – импульсы генерируются самим сердцем в определенных узлах и распространяются по сердцу.

• Синусно – предсердный узел
• Предсердно – желудочковый узел
• Пучок Гиса с левой и правой ножками
• Волокна Пуркинье

синусно — предсердного узла. предсердно — желудочкового узла пучок Гиса. расшифровке кардиограммы.

Сравнивая электрокардиограммы здорового (1) и больного (2) сердца, можно увидеть четкое различие между ними и судить о характере поражения сердечной мышцы.

Форма и вид зубцов, длительность и вид промежутков кардиограммы напрямую связаны с фазами возбуждения и расслабления мышц сердца. Работу предсердий характеризует зубец Р (восходящий участок – возбуждение правого, нисходящий – левого предсердий), а промежуток времени, когда действуют оба предсердия, называется PQ. Зубцы Q и R  показывают активность нижней и верхней частей сердца. В этот же промежуток времени активны желудочки (их наружные части). Сегмент ST – это активность обеих желудочков, а зубец Т означает переход мышц сердца в нормальное состояние.

Чаще всего на различные нарушения указывает зубец Т. Расстояние (время в секундах) между P Q – скорость передачи от предсердия к желудочку, в норме составляет 0,1 – 0,12 сек. А все три зубца (QRS) – от 0,06 до 0,1 сек. Стандартизация и сравнимость электрокардиограмм обеспечивается калибровкой амплитуды сигнала (обычно 1 мм – это 0,1мв, перед началом кардиограммы подают калибровочный сигнал амплитудой 1 мв) и скоростью движения ленты самописца: 25 или 50 мм/сек. Более подробные рисунки сердца с описанием можно посмотреть здесь.

Каталог: download -> version -> -> module -> -> nameversion -> А. В. Ракицкая // Психологический журнал. 2011. Я№3 4 (29 -30). С. 48 55version -> Синдром эмоционального выгорания у педагогов: эмоционально-нравственные аспектыversion -> А. И. Тихонов, Т. Г. Ярных технология лекарствversion -> Лекция №3: Психосоматика План лекции: • этиопатогенез психосоматических расстройствversion -> Литература Для учащихся медицинских училищ Под редакцией проф. С. А. Георгиевойversion -> По рецептам северных монастырей Древней Руси XVI векаversion -> Обзор Острое повреждение почек в кардиохирургии Ключевые словаname -> Расшифровка экг кардиограмма сердца

Поделитесь с Вашими друзьями:

Как расшифровать кардиограмму

Самостоятельно прочитать ЭКГ можно с учетом следующих знаний:

1. Возраст и половая принадлежность.
2. Клетки на бумаге состоят из горизонтальных и вертикальных линий с крупными и мелкими ячейками. Горизонтальные — отвечают за периодичность (время), вертикальные — это вольтаж. Большой квадрат равен 25 маленьким, каждая сторона которого — это 1 мм и 0,04 секунды. Большому квадрату соответствует значение 5 мм и 0,2 секунды, а 1 см вертикальной линии — это 1 мВ напряжения.
3. Анатомическую ось сердца можно определить с помощью вектора направления зубцов Q, R, S. В норме импульс должен проводиться через желудочки влево и вниз под углом 30-70º.
4. Чтение зубцов зависит от вектора распределения волны возбуждения на оси. Амплитуда отличается в разных отведениях, а часть рисунка может отсутствовать. Направление вверх от изолинии считается положительным, вниз — отрицательным.
5. Электрические оси отведений Ι, ΙΙ, ΙΙΙ имеют разное расположение по отношению к оси сердца, отображаясь соответственно с различной амплитудой. Отведения AVR, AVF и AVL показывают отличие потенциалов между конечностями (с положительным электродом) и средним потенциалом двух других (с отрицательным). Ось AVR направлена снизу вверх и направо, поэтому бо́льшая часть зубцов имеет отрицательную амплитуду. Отведение AVL проходит перпендикулярно электрической оси сердца (ЭОС), поэтому в сумме QRS-комплекс близок к нулю.

Помехи и пилообразные колебания (частота до 50 Гц), отображаемые на картинке, могут свидетельствовать о следующем:

• мышечный тремор (мелкие колебания с разной амплитудой);
• озноб;
• плохой контакт кожи и электрода;
• неисправность одного или нескольких проводов;
• помехи бытовых электроприборов.

Регистрация сердечных импульсов происходит с помощью электродов, которые соединяют электрокардиограф с конечностями человека и грудной клеткой.

Пути, по которым следуют разряды (отведения), имеют такие обозначения:

• Ι;
• ΙΙ;
• ΙΙΙ;
• AVL (аналог первого);
• AVF (аналог третьего);
• AVR (отображение отведений зеркальное).

Обозначения грудных отведений:

• V1;
• V2;
• V3;
• V4;
• V5;
• V6.

Зубцы, сегменты и интервалы

Интерпретировать самостоятельно значение показателей можно с помощью норм ЭКГ для каждого из них:

1. Зубец Р. Должен иметь положительное значение в отведениях Ι-ΙΙ и быть двухфазным в V1.
2. PQ-интервал. Равен сумме времени сокращения сердечных предсердий и их проведения через AV узел.
3. Зубец Q. Должен идти перед R и иметь отрицательное значение. В отделениях Ι, AVL, V5 и V6 он может присутствовать при длине не более 2 мм. Его наличие в отведении ΙΙΙ должно быть временным и исчезать после глубокого вдоха.
4. QRS-комплекс. Рассчитывается по клеточкам: нормальная ширина — это 2-2,5 клетки, интервал — 5, амплитуда в грудном отделе — 10 маленьких квадратиков.
5. Сегмент S-T. Для определения значения нужно посчитать количество клеток от точки J. В норме их — 1,5 (60 мсек).
6. Зубец Т. Должен совпадать с направлением QRS. Имеет отрицательное значение в отведениях: ΙΙΙ, AVL, V1 и стандартное положительное — Ι, ΙΙ, V3-V6.
7. Зубец U. Если этот показатель отображается на бумаге, он может возникать в непосредственной близости к зубцу Т и сливаться с ним. Высота его составляет 10% от Т в отделениях V2-V3 и свидетельствует о наличии брадикардии.

Как подсчитать частоту сокращений сердца

Схема расчета сердечного ритма выглядит так:

1. Определить высокие зубцы R на изображение ЭКГ.
2. Найти большие квадраты между вершинами R — это частота сердечных сокращений.
3. Рассчитать по формуле: ЧСС=300/количество квадратов.

Например, между вершинами находится 5 квадратов. ЧСС=300/5=60 уд/мин.

Как выполняется ЭКГ

Для исследования необходим кардиограф — мобильный или стационарный.

Пациент ложится на спину, лодыжки ног, запястья и область груди нужно освободить от одежды. На эти зоны будут наложены электроды. Для улучшения электропроводимости их смачивают изотоническим раствором хлорида натрия.

Электроды накладывают на лодыжки и запястья, соблюдая полярность. Для этого каждый электрод промаркирован своим цветом.

Медсестра устанавливает на грудь пациента шесть электродов на резиновых присосках. Каждый провод отвечает за определенную зону сердечной мышцы. Иногда могут применяться дополнительные грудные электроды для контроля состояния задней стенки сердечной мышцы.

При обследовании важно снять не менее четырех сердечных циклов, это необходимый минимум данных для анализа.

Ленту с записью ЭКГ или электронный файл медсестра маркирует, фиксирует дату исследования, пол и ФИО пациента.

Важно! После того, как кардиограф начнет работать, пациенту нельзя разговаривать и двигаться, так как это может исказить результаты исследования

Различные методики ЭКГ

Классическая ЭКГ предоставляет достаточно информации относительно здорового или находящегося в стабильном состоянии человека.

Но если пациент жалуется на боли,одышку, а ЭКГ не показывает отклонений от нормы, показано проведение дополнительных видов кардиографии.

Для проведения стресс-ЭКГ или тредмил-теста пациенту предлагают выполнить упражнения на беговой дорожке или велотренажере, одновременно проводя запись кардиограммы. Исследование рекомендовано для диагностики стенокардии напряжения и контроля за лечением ИБС и стенокардии.

Нагрузочный тест нельзя проводить:

• при остром инфаркте миокарда;
• нестабильной стенокардии;
• аритмии, тяжелых блокадах;
• сердечной недостаточности.

Суточный мониторинг работы сердца (Холтер) тоже является разновидностью ЭКГ. При нем данные о работе сердца снимаются круглосуточно при помощи портативного кардиографа.

Из чего состоит электрокардиограмма

Исследование ЭКГ состоит из следующих показателей:

1. Зубец Р. Отвечает за сокращения левого и правого предсердий.
2. Интервал P-Q (R) — расстояние между зубцом R и QRS-комплексом (начало зубца Q или R). Показывает длительность прохождения импульса через желудочки, пучок Гиса и атриовентрикулярный узел обратно к желудочкам.
3. QRSТ-комплекс — равен систоле (момент мышечного сокращения) желудочков. Волна возбуждения распространяется с разным интервалом в различных направлениях, образуя зубцы Q, R, S.
4. Зубец Q. Показывает начало распространение импульса по межжелудочковой перегородке.
5. Зубец S. Отражает окончание распределения возбуждения через межжелудочковую перегородку.
6. Зубец R. Соответствует раздаче импульса по правому и левому миокарду желудочков.
7. Сегмент (R) ST. Это путь импульса от конечной точки зубца S (при его отсутствии — зубца R) к началу Т.
8. Зубец Т. Показывает процесс реполяризации миокарда желудочков (подъем желудочного комплекса в сегменте ST).

В видео рассмотрены основные элементы, из которых состоит электрокардиограмма. Взято с канала «MEDFORS».

Как выглядит ЭКГ в норме и при патологии

Как должна выглядеть нормальная ЭКГ и комплексы зубцов, какие отклонения бывают чаще всего и о чем они свидетельствуют, описано в таблице.

Важно помнить!

1. Одна маленькая клеточка (1 мм) на ЭКГ-пленке соответствует 0,02 секундам при записи 50 мм/сек и 0,04 секундам при записи 25 мм/сек (например 5 клеточек – 5 мм – одна большая клетка соответствует 1 секунде).
2. Отведение AVR для оценки не используется. В норме оно является зеркальным отражением стандартных отведений.
3. Первое отведение (I) дублирует AVL, а третье (III) дублирует AVF, поэтому на ЭКГ они выглядят почти идентично.

Еще кое-что важное

Описанные в таблице характеристики ЭКГ в норме и при патологии – лишь упрощенный вариант расшифровки. Полноценную оценку результатов и правильное заключение может сделать лишь специалист (кардиолог), знающий расширенную схему и все тонкости метода. Особенно это актуально, когда нужно расшифровать ЭКГ у детей. Общие принципы и элементы кардиограммы такие же, как и у взрослых. Но для детей разных возрастов предусмотрены разные нормы. Поэтому профессиональную оценку в спорных и сомнительных случаях могут сделать лишь детские кардиологи.

Методика проведения процедуры

Запись ЭКГ обычно проводится в лежачем положении. Для снятия кардиограммы используется стационарный или переносной аппарат – электрокардиограф. Стационарные аппараты устанавливаются в медицинских учреждениях, а переносные используются бригадами неотложной помощи. В аппарат поступает информация об электрических потенциалах на поверхности кожи. Для этого применяются электроды, прикрепляемые к области груди и конечностям.

Эти электроды называются отведениями. На груди и конечностях обычно устанавливается по 6 отведений. Грудные отведения обозначаются V1-V6, отведения на конечностях называются основными (I,II,III) и усиленными (aVL, aVR, aVF). Все отведения дают несколько разную картину колебаний, однако суммировав информацию со всех электродов, можно выяснить детали работы сердца в целом. Иногда используются дополнительные отведения (D, А, I).

Обычно кардиограмма выводится в виде графика на бумажный носитель, содержащий миллиметровую разметку. Каждому отведению-электроду соответствует свой график. Стандартная скорость движения ленты составляет 5 см/c, может применяться и другая скорость. В кардиограмме, выводимой на ленту, также могут указываться основные параметры, показатели нормы и заключение, сгенерированные автоматически. Также данные могут записываться в память и на электронные носители.

После проведения процедуры обычно требуется расшифровка кардиограммы опытным врачом-кардиологом.

Что такое кардиография

Суть кардиографии состоит в исследовании электрических токов, возникающих при работе сердечной мышцы. Преимуществом данного метода является его относительная простота и доступность. Кардиограммой, строго говоря, принято называть результат измерения электрических параметров сердца, выведенных в виде временного графика.

Создание электрокардиографии в ее современном виде связано с именем голландского физиолога начала 20 века Виллема Эйнтховена, разработавшего основные методы ЭКГ и терминологию, используемую врачами и поныне.

Благодаря кардиограмме возможно получение следующей информации о сердечной мышце:

• Частота сердечных сокращений,
• Физическое состояние сердца,
• Наличие аритмий,
• Наличие острых или хронических повреждений миокарда,
• Наличие нарушений обмена веществ в сердечной мышце,
• Наличие нарушений электрической проводимости,
• Положение электрической оси сердца.

Также электрокардиограмма сердца может использоваться для получения информации о некоторых заболеваниях сосудов, не связанных с сердцем.

ЭКГ обычно проводится в следующих случаях:

• Ощущение аномального сердцебиения;
• Приступы одышки, внезапной слабости, обмороки;
• Боли в сердце;
• Шумы в сердце;
• Ухудшение состояния больных сердечно-сосудистыми заболеваниями;
• Прохождение медкомиссий;
• Диспансеризация людей старше 45 лет;
• Осмотр перед операцией.

Также проведение электрокардиограмма рекомендуется при:

• Беременности;
• Эндокринных патологиях;
• Нервных заболеваниях;
• Изменениях в показателях крови, особенно при увеличении холестерина;
• Возрасте старше 40 лет (раз в год).

Норма ЭКГ у детей, расшифровка

Параметры кардиограммы у детей несколько отличаются от показателей у взрослых и варьируют в зависимости от возраста. Расшифровка ЭКГ сердца у детей, норма:

• ЧСС: новорожденные — 140 — 160, к 1 году — 120 — 125, к 3 годам — 105 -110, к 10 годам — 80 — 85, после 12 лет — 70 — 75 в мин;
• ЭОС — соответствует взрослым показателям;
• ритм синусовый;
• зубец Р — не превышает в высоту 0.1 мм;
• длина комплекса QRS (часто не имеет особенной информативности в диагностике) — 0.6 — 0.1 с;
• интервал PQ — менее или равен 0.2 с;
• зубец Q — непостоянные параметры, допустимы отрицательные значения в III отведении;
• зубец Р — всегда над изолинией (положительный), высота в одном отведении может колебаться;
• зубец S — отрицательные показатели непостоянной величины;
• QT — не более 0.4 с;
• длительность QRS и зубца Т равны, составляют 0.35 — 0.40.

2 Частота сердечного ритма

В нормальных условиях производит электрические импульсы и задает частоту сердечных сокращений (ЧСС ) специальная анатомическая структура — синусовый узел. Нормальные значения ЧСС при записи ЭКГ лежат в интервале от 50–55 до 90–100 сокращений в минуту.

Сдвиг в большую сторону относительно этого диапазона называют тахикардией, в меньшую — брадикардией. На изменения данного параметра влияют физические нагрузки, вредные привычки, психоэмоциональное состояние, возраст, температура тела, частота дыхания, сон, различные патологии. Эти факторы следует учитывать при оценке электрокардиограммы.
