Дуплексное сканирование: что это такое, когда назначают, как проходит процедура?

Как проводится

Перед началом сканирования следует снять с себя все украшения и одежду, чтобы были оголены не только шея и ключицы, но и лопатки. Обследование должно проводиться в спокойном горизонтальном положении, которое пациент принимает, ложась на спину. Для удобства под шею подкладывают валик.

Для улучшения визуализации состояния артерий и вен, а также для лучшего скольжения датчика, врач функциональной диагностики наносит на область его соприкосновения с кожной поверхностью специальный гель.

Сначала датчик устанавливают в области головы: изучают височную зону, затылок, обе надглазницы. Затем переходят к рассмотрению сосудов шеи, позвоночника, аорты, подключичных артерий. Выполняющий сканирование сонолог плавно перемещает датчик, изучая транслируемую на монитор картинку.

Если запланировано цветовое картирование, узиолог переводит аппарат в цветовой режим работы и проводит дуплексное сканирование сосудов шеи в этом формате. Он позволяет обнаружить мельчайшие тромбы, атеросклеротические бляшки, участки, в которых затруднен кровоток, и другие сосудистые патологии.

Ультразвуковая допплерография кровеносных сосудов головного мозга по продолжительности занимает не более получаса.

После окончания сеанса больной вытирает кожу от остатков медицинского геля и отправляется ждать результатов УЗИ. В процессе их интерпретации специалист руководствуется специальными таблицами, в которых приведены нормальные значения параметров кровеносных сосудов. Основываясь на сравнении полученных цифр с показателями из таблицы, а также учитывая обнаруженные эктопии на экранных изображениях, врач делает вывод о наличии или отсутствии отклонений.

Взрослым

Доплерография взрослым пациентам обычно назначается в качестве альтернативы МРТ (магнитно-резонансной томографии).

Показаниями для УЗДГ сосудов головы и шеи являются следующие симптомы:

• головокружение;
• шум в ушах, нарушение слуха;
• ухудшение зрения;
• речевая дисфункция;
• головные боли;
• нарушение координации, шаткость походки;
• онемение конечностей, мышечная слабость;
• снижение концентрации;
• нервное пробуждение, состояние бессонницы и другие проблемы со сном;
• повышенная утомляемость;
• артериальная гипертензия.

Взрослые люди могут инициировать прохождение УЗ-доплерографии самостоятельно при обнаружении у себя одного или нескольких вышеперечисленных признаков. Это – безопасное обследование, позволяющее быстро выявить различные сосудистые патологии.

В плановом порядке УЗДГ рекомендовано больным, перенесшим инсульт или инфаркт, с диагностированными ишемией, стенокардией и другими хроническими заболеваниями сердечно-сосудистой системы. Показано периодическое наблюдение и при наличии у человека неврологических болезней.

Кроме стандартной процедуры, врач может порекомендовать выполнение УЗГД с функциональными пробами, то есть с нагрузкой. Алгоритм обследования такого типа предполагает сравнение сосудистой картины в состоянии покоя и после выполнения физических упражнений на тренажерах или принятия специальных медикаментозных препаратов со схожим действием.

Детям

Все малыши до года в обязательном порядке должны пройти нейросонографию. Так называется особая форма УЗИ, в ходе которой ультразвуковые волны направляются внутрь черепной коробки через незаросший родничок. После окончательного формирования черепа и зарастания родничка эта процедура становится недоступной.

Детям старше года при наличии показаний к более подробному изучению шейно-головных сосудов назначают стандартные УЗИ или УЗ-доплерографию. Такое обследование – безопасно, выполнять его можно в любом возрасте, пациенту при его проведении не нужно сохранять неподвижность. При необходимости ультразвуковое обследование доктор может дополнить дуплексным или триплексным сканированием. С помощью такого обследования удается получить информацию о кровотоке ребенка, который отличается от физиологических параметров взрослого. Если у ребенка проявляются опасные симптомы неврологических заболеваний, выяснить причины их проявления поможет ЦДС (цветное дуплексное сканирование) сосудов головы и шеи.

УЗИ вен нижних конечностей

УЗИ вен нижних конечностей — это диагностическая процедура, предназначенная для выявления и уточнения характера патологического процесса в венах ног.

Само понятие «УЗИ вен» является обобщенным термином, отражающим физическую сущность метода. Дело в том, что для получения анализируемой картинки, на мониторе аппарата УЗИ, используется такое физическое явление, как ультразвук (УЗ). Если конкретизировать этот вид исследования относительно вен, то оно подразумевает под собой проведение так называемого дуплексного исследования или сканирования вен нижних конечностей. Это исследование является разновидностью УЗИ, поэтому понятия “УЗИ вен ног”, “Дуплексное исследование” и “Дуплексное сканирование вен нижних конечностей” равнозначны.

Дуплекс (УЗИ) вен нижних конечностей

Свое название “дуплексное сканирование” метод получил из-за возможности воспроизведения на картинке монитора не только структуры тканей, но и направление и скорость кровотока в сосудах. То есть получается как-бы двойной эффект (дуплекс): статичное — строение тканей и динамичное — направление кровотока.

Дуплексное сканирование является одним из самых важных диагностических инструментов в руках врача-флеболога. Именно по результатам этого исследования можно не только диагностировать варикозную болезнь вен нижних конечностей, но и правильно спланировать тактику лечения.

Во время исследования вен оцениваются следующие параметры:

1. Характеристики и особенности строения венозной системы
2. Диаметр вен на разных уровнях конечности
3. Функциональная полноценность венозных клапанов
4. Скорость и направление кровотока по сосудам
5. Протяженность и путь распространения рефлюкса (заброса) крови при его наличии
6. Наличие или отсутствие признаков имеющегося или перенесенного в прошлом тромбоза глубоких и поверхностных вен
7. Наличие или отсутствие признаков тромбофлебита

Иногда, дополнительно, врач может обнаружить так называемую кисту Бейкера либо другую явную патологию, о которой указывает в своем заключении.

Обычно дуплексное сканирование длится от 20 до 40 минут. Время проведения исследования зависит от:

• Индивидуальных особенностей строения вен и сложности архитектоники венозного русла
• Наличия или отсутствия тяжелой сопутствующей патологии
• Характера и распространенности патологического процесса
• Наличия избыточной массы тела
• Опыта врача и качества аппаратуры

Так, например, исследование у молодой стройной девушки без существенной патологии вен займет 20 минут, включая время на написание заключения. У пациента, перенесшего в прошлом операции на венах ног, имеющего последствия тромбоза глубоких вен, трофическую язву и массу тела более 120 кг исследование может продлиться до 1 часа.

Дуплекс вен и артерий ног

Данный вид исследования подразумевает оценку состояния вен и артерий ног во время одной диагностической процедуры. Такое исследование обычно проводят при:

• Необходимости уточнения характера патологии, имеющейся одновременно, как в венах, так и в артериях
• Подготовке к оперативному вмешательству по поводу другой болезни, для исключения скрытой патологии в сосудах ног. Например, перед эндопротезированием крупных суставов, операциями на органах малого таза и др.
• При необходимости проведения дифференциальной диагностики заболеваний ног

Это исследование получается дешевле, чем обследование вен и артерий ног, выполненные по отдельности. Но в то же время, оно дороже, чем исследование только вен или только артерий

Поэтому важно понимать, насколько действительно необходимо выполнение такого исследования

Чтобы не тратить лишних денег, я рекомендую при обращении на консультацию к флебологу предварительно выполнить дуплексное исследование только вен. Если по результатам осмотра будут выявлены признаки проблем с артериями, то опытный флеболог порекомендует сделать необходимое дополнительное обследование, которое может включать не только дуплексное исследование артерий.

Показания к сканированию и противопоказания

Оснований для исследования довольно много. Примерный перечень представлен такими моментами:

• Частые головные боли неясного происхождения. Сопровождают массу патологических процессов. При наличии системы, регулярности проявлений, скорее всего речь идет об ишемии головного мозга, причины которой и выявляет дуплексное сканирование мозговых сосудов и артерий шейной локализации.
• Головокружения. Часть неврологической симптоматики. Характеризуется невозможностью нормально ориентироваться в пространстве. Также относится к проявлениям недостаточного питания экстрапирамидной системы (в частности мозжечка) и нарушением работы позвоночных артерий (чаще всего).

• Тошнота, рвота без видимых патологий пищеварительного тракта.
• Снижение чувствительности конечностей, онемение лицевой области. На сей раз расстройство обусловленное поражением теменной доли мозга.

• Шум в ушах. Так проявляется гипоксия (кислородное голодание), как правило, в одиночку этот симптом не встречается.
• Процедура дуплексного сканирования сосудов головы и шеи обязательно проводится при развитии синкопальных состояний, обмороков, тем более частых, без видимых причин. Тревожный признак, указывающий на прогрессировании ишемии. Обычно к этому моменту присутствует целый комплекс нарушений.
• Наличие в анамнезе некоторых заболеваний, создающих риски для здоровья. Сахарного диабета, гипертонии, васкулитов, перенесенных тромбозов. Сюда же можно включить возраст от 45 лет и более, поскольку такие пациенты в большей мере подвержены патологическим изменениям.
• Негативная семейная история. При отягощенном анамнезе имеет смысл проходить диагностику в профилактическом порядке 1 раз в полгода.
• Расстройства зрения разных типов. Вплоть до преходящей монокулярной или тотальной слепоты.
• Изменения слуха.
• Галлюцинаторные синдромы при полностью сохраненной критике к продуктивным симптомам. Развиваются на фоне поражения височных долей.
• Эпилептические припадки при нормальной активности головного мозга в обычное время, что показывает ЭЭГ.
• Мышечная слабость.
• Гиперкинезы. Самопроизвольные движения без воли человека. В том числе тики и прочие.
• Болезненные мускульные спазмы.
• Проблемы с поведением, эмоциональным фоном. Повышенная раздражительность, плаксивость, агрессивность, депрессивные эпизоды.
• Бессонница.
• Апатичность.
• Слабость, усталость, астенические явления в дневное время.
• Пониженная переносимость физических нагрузок.

Все это — показания для ультразвукового исследования экстракраниальных сосудов головы (расположенных вне черепной коробки).

Противопоказаний к диагностике не так много. Их практически нет.

Среди возможных оснований для отказа от дуплексного сканирования:

• Острые психотические состояния. Алкогольный делирий, реактивные расстройства, атипичные депрессии, рецидивы шизофрении. До нормализации положения вещей. В этом случае пациент неадекватен. Не воспринимает реальность и не сможет спокойно пройти обследование.
• Гиперкинезы, исключающие временное отсутствие двигательной активности. Поскольку произвольные движения, особенно при большой амплитуде будут мешать врачу.
• Общее тяжелое состояние, требующее подключения к аппаратам для поддержания жизнедеятельности. До коррекции расстройства.

В остальном же противопоказаний как таковых нет. Дуплексное сканирование брахиоцефальных артерий — это безопасная методика, что и создает возможность проведения в большинстве случаев.

Классификация сканирования

Далеко не все пациенты знают, где сделать подобного рода сканирование. Но сегодня даже государственные поликлиники и больницы предлагают такую услугу. Разница с частными клиниками заключается только в том, сколько стоит процедура. Обычно стоимость в одном городе для частных и государственных лечебных учреждений держится почти идентичной. Но если за один заход обратившийся хочет проверить не только вены, то цена будет варьироваться в зависимости от изучаемых сосудов. А если доктор подозревает у больного какую-то серьезную патологию, затрагивающую всю сердечно-сосудистую систему, то ему могут посоветовать сразу сделать допплеографию верхних конечностей.

Сканирование дуплексного формата направлено на то, чтобы изучить кровоток в крупных и средних венах. Иногда к ней прибегают при надобности исследования глубоких сосудов.

Механизм работы опирается на эффект Допплера, который предусматривает учет отражения ультразвуковых волн от движущихся частниц. Такие волны меняют частоту в зависимости от того, как быстро движутся нужные объекты.

На фоне этого специалисты разработали три основных вида сканирования для нижних конечностей. Первый называется УЗДГ. Этот способ используется все реже, так как современное оборудование способно предоставить результаты в более высоком качестве с минимальными рисками для безопасности. Изначально мера позиционировалась в качестве эффективной оценки венозной проходимости и состояния клапанов.

Второй носит название УЗДС. Методика опирается на цветовое обследование по принципу эхографии. Кроме стандартных показателей по части гемодинамики он также продемонстрирует структурные изменения стенок.

Наиболее продвинутой версией числится УЗДС, где фигурирует цветное картирование. Процедуру еще называют триплексное сканирование. Производится оно с помощью импульсного доплера, который оценивает кровоток в выбранной области сосудистого русла. Причем оценка происходит в режиме реального времени с окраской в два цвета: синий и красный. О том, что показывает каждый цвет, обычно рассказывает сам УЗИст, упоминая о том, что чем ярке оттенок, тем выше скорость.

Клиники Краснодара

Если человек живет в Краснодаре, тогда стоит обратить внимание на клиники, которые представлены ниже

Суть дуплексного сканирования

Заболевания сосудов являются распространенными патологиями. Отекающие к вечеру ноги, онемение мышц — эти симптомы указывают на то, что настало время обратиться к врачу. Постановка правильного диагноза требует тщательного исследования системы кровотока. Современная наука предлагает много методов сосудистого диагностирования. Один из них — неинвазивный диагностический ультразвуковой метод — дуплексное сканирование сосудов шеи, головы, нижних и верхних конечностей.

Дуплексное ультразвуковое сканирование включает в себя комбинацию доплеровской сонографии с ультразвуком. Снимки, полученные при этом, помогают врачу рассмотреть структуру кровеносных сосудов, их диаметр, наличие нарушений в сосудистых стенках и скорость циркуляции крови.

В традиционном УЗИ используются ультразвуковые волны, неразличимые для человеческого уха, которые отражаются кровеносными сосудами. Компьютер затем преобразует их в двухмерное черно-белое изображение.

Доплерография применяется для определения скорости отражения звуковых волн от подвижных объектов. Ультразвуковой луч попадает в эритроциты и отражается от них с измененной частотой, при этом скорость ультразвука зависит от движения эритроцитов. По сдвигу частоты судят о скорости и направлении кровотока. На основе исследования формируется двухмерное изображение, которое показывает наличие препятствий в виде склеротических бляшек, сужения сосудов.

Ультразвуковое дуплексное сканирование сосудов (уздс) объединяет два вида исследований — традиционное УЗИ и доплеровский ультразвук.

Что такое дуплексное сканирование вен

Методика проведения ультразвукового дуплексного сканирования

В основе метода лежат физические свойства ультразвука. При исследовании сосудов ультразвук меняет частоту при изменении скорости движения крови в сосуде. Это регистрируется на мониторе и формирует представление о состоянии сосудов и скорости кровотока.

Как делается дуплексное сканирование:

В ходе процедуры доктор наносит проводящий гель на исследуемый участок тела, затем обследует его, водя по коже датчиком. Полученные результаты сравниваются с показателями нормы.

Дуплексное сканирование вен нижних конечностей

По ходу исследования врач проводит пробы для того, чтобы определить состояние клапанов и проходимость сосуда.

Для исследования данных сосудов (как и при УЗИ сосудов головы и шеи) используют три режима сканирования:

B-режим (двухмерный). Помогает оценить диаметр вены, эластичность стенок, характер ее просвета, наличие клапанов.
Режим спектральной допплерографии помогает оценить состояние кровотока по фазам.
Цветовой режим способствует оценке характеристик просвета сосуда, позволяет выявить патологические завихрения и потоки.

Дуплексное сканирование брахиоцефальных артерий

Дуплексное исследование БЦА показано больным, имеющим следующие симптомы:

головокружение, головная боль, шум в голове;
повышенное давление;
ухудшение остроты зрения;
снижение памяти;
ощущение мурашек и онемение рук.

Пациент ложится на спину на кушетку около аппарата, под шею ему врач кладет валик. Голову следует повернуть в сторону от аппарата. Врач смазывает поверхность кожи гелем, облегчающим прохождение УЗ-сигнала.

Никаких дискомфортных ощущениий во время исследования не возникает. Процедура длится 20-30 минут.

Дуплексное сканирование сосудов головы и шеи

Метод позволяет:

оценить скорость сосудистого кровотока в артериях и венах шеи и головы;
определить наличие атеросклеротических образований и степень их влияния на кровоснабжение головного мозга;
оценить риск развития сосудистых осложнений (ишемических атак, инсультов);
выявить сосудистые аневризмы и артериальные сужения;
оценить гемодинамику головного мозга;
оценить резервные возможности кровообращения головного мозга;
выявить нарушения венозного оттока.

Процедура дуплексного сканирования сосудов головы и шеи довольно проста и занимает не более 30 минут.

Показания и противопоказания

Перед тем как отправлять в кабинет УЗИ, пациент должен разобраться с тем, что определяет дуплексное сканирование для вен, расположенных в ногах. Его главной задачей выступает выявление возможной непроходимости сосудов с учетом степени запущенности и особенностей локализации.

Также методика предусматривает диагностику несостоятельности клапанов и перфорантных вен.

Обычно больных отправляют сдавать подобный анализ, если на приеме у узкого врача они жаловались на:

• отеки в области лодыжек;
• расширенные подкожные вены;
• пятна коричневого или фиолетового оттенка на кожном покрове;
• мокнущие раны;
• нагноения;
• периодическую потерю чувствительности;
• приступообразные сокращения мышц, происходящие непроизвольно;
• ярко выраженный зуд, не имеющий дерматологической подоплеки.

Отдельно медики выделяют группу риска, куда попали люди с наследственной предрасположенностью к варикозной болезни. Им необходимо на регулярной основе проходить профилактический осмотр и сканирование, чтобы сверять свои итоги и общепринятые нормы.

Также на обследование могут отправить всех тех, кому назначена полостная операция, а у пациента имеются подозрения на тромбы.

Если же пострадавший жалуется на скопление жидкостей в тканях ног, то это тоже повод сделать специфичное тестирование. Даже при странных болевых ощущениях в нижних конечностях, напоминающих распирание изнутри, стоит исключить риски серьезных недугов и пройти простейшую процедуру.

Также стоит бить тревогу, если человека тревожит синюшность кожных покровов или даже их потемнение от стопы до колена.

Чем раньше потерпевший отправится на обследование, тем выше шансы на его скорейшее выздоравливание без рисков ухудшить качество жизни в будущем. С помощью вовремя проведенного сканирования получится обнаружить и подтвердить ряд серьезных профильных патологий вроде:

• атеросклероза;
• тромбов;
• варикоза;
• эндартериита.

Выводы о возможном прогрессирующем заболевании из списка выше доктор делает на основе полученного заключения диагноста. Он прописывает в справке не только текущее состояние сосудистых стенок. Там же отмечается уровень проходимости глубоких и поверхностных вен, возможная клапанная недостаточность.

Особенных противопоказаний для назначения дуплексного исследования не существует. Исключения составляют разве что общее тяжелое состояние разного происхождения, проблемы по дерматологическому спектру или наблюдения у психиатра.

Расшифровка данных

Все данные, полученные в ходе обследования, врач заносит в протокол, где потом также записывает свои выводы касательно строения и функционирования исследуемых сосудов.

Нормальные показатели сосудов головы и шеи:

1. Ровный, совершенно не извитой ход сосудов.
2. Оптимальная толщина артериальной стенки – 1 мм, а максимально допустимые значения – 1,1-1,3 мм.
3. Отсутствие признаков компрессии, то есть сдавления извне (локальный изгиб сосуда, ограниченное сужение просвета вследствие рядом расположенной структуры).
4. Ламинарный кровоток без признаков турбулентности в местах бифуркаций.
5. Исключение артериовенозных мальформаций (непосредственное впадение артериального сосуда в венозный).
6. Чистый однородный просвет вены или артерии.
7. Скорость движения кровотока до уровня 6-го шейного позвонка в норме составляет не более 0,3 метров в секунду.
8. Правая и левая позвоночные артерии имеют одинаковый диаметр, который составляет 2 мм.
9. Диастолическая скорость кровотока в сонных артериях должна быть не больше 0,5 м/с, а систолическая – не выше 0,9 м/с.

Видимая патология:

• Сужение просвета артерии менее чем на 20 % от нормы говорит в пользу нестенозирующего атеросклеротического поражения или врожденной гипоплазии сосуда.

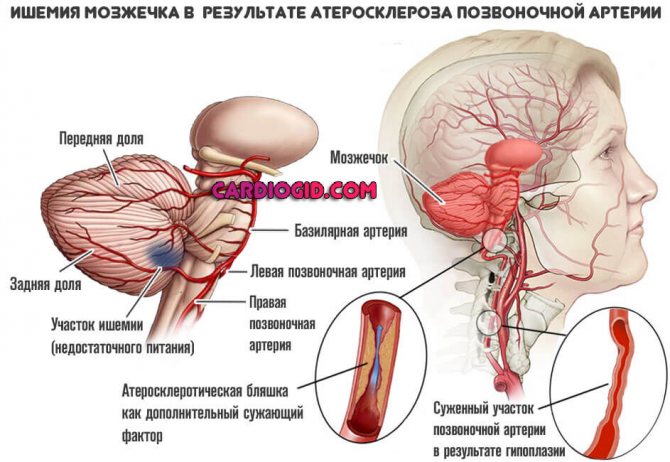

• Извитость и увеличение скорости кровотока в позвоночных артериях указывает на вертебробазилярную недостаточность, которая в большом количестве случаев выступает причиной головных болей, потерь сознания, головокружений и проблем с координацией.
• Неравномерное снижение эхогенности сосудистой стенки, нарушение дифференцировки ее слоев – вероятный признак васкулита.
• Атеросклеротические бляшки визуализируются в виде гипо- или анэхогенных образований с тонким гиперэхогенным ободком, которые выступают в просвет сосуда.
• В некоторых случаях обнаруживается аневризма (в частности, сонных артерий) – выпячивание сегмента стенки кнаружи с турбулентным кровотоком в этой области.

Как осуществляется дуплексное сканирование вен (нижних конечностей)?

Чтобы провести дуплексное обследование, пациенту не нужно долго подготавливаться. Достаточно посетить клинику. Здесь необходимо оголить бедра, чтобы врач мог иметь доступ к ним.

Пациент находится в лежащем положении, к нему прислоняют датчик аппарата, который предварительно смазывается специальным гелем.

Во время такой процедуры доктор может попросить человека задержать дыхание, перевернуться на другую сторону, чтобы изучить необходимые участки.

В конце сеанса пациент переходит в стоячее положение, а врач снова продолжает работать датчиком для получения дополнительного сведенья.
