Соблюдение правил наложения электродов как залог успешного снятия экг

Подготовка к ЭКГ

Правила подготовки к ЭКГ

1. Во время проведения записи ЭКГ пациент должен быть спокоен. Нельзя волноваться, нервничать, испытывать чрезмерно сильные эмоции. Дыхание должно быть ровным, не учащённым. Если пациент испытывает волнение или тревогу, врач должен успокоить пациента, объяснить безопасность и безболезненность манипуляции. За 10-15 минут до снятия кардиограммы желательно посидеть, адаптироваться к кабинету функциональной диагностики и медперсоналу, восстановить дыхание.
2. Подготовка к ЭКГ исключает курение, употребление алкогольных и кофеиносодержащих напитков, крепкого чая, кофе перед процедурой. Курение и кофеин способствует стимулированию деятельности сердца, из-за чего анализ ЭКГ может оказаться недостоверным.
3. За 1,5-2 часа до процедуры не рекомендуется прием пищи, а лучше и вовсе проводить ЭКГ натощак.
4. После приема утреннего душа в день снятия кардиограммы пациенту нежелательно наносить на тело кремы и лосьоны на масляной, жирной основе. Это может создавать некое препятствие для хорошего контакта электродов и кожи.
5. Одежда пациента должна быть удобной и свободной, чтобы имелась возможность беспрепятственно оголить кисти рук и голеностопные суставы, быстро снять или расстегнуть одежду до пояса.
6. На груди и конечностях не должно быть металлических украшений, цепочек, браслетов.

Что такое ЭКГ?

Электрокардиогра́фия — неинвазивная технология графической регистрации разности потенциалов электрического поля, образующихся при работе сердца. Проводится с помощью электрокардиографа.

Электрокардиограф

Прибор имеет электроды, которые крепятся на определенные точки на теле пациента. Они улавливают электрические импульсы сердца, которые после усиления фиксируются гальванометром и регистрируются на бумаге с помощью кривых линий. В результате получается кардиограмма, которая подлежит дальнейшей расшифровке врачом-кардиологом или терапевтом.

Цель и задачи

Снятие электрокардиограммы необходимо для диагностики нарушений в работе сердца, а также является обязательным элементом ежегодной диспансеризации населения. Кардиологи рекомендуют делать ЭКГ каждый год всем людям после 40 лет.

Глядя на кардиограмму, врач оценит:

1. Частоту (пульс), ритмичность и регулярность сердечных сокращений.
2. Физическое состояние сердца.
3. Наличие нарушений электролитного обмена (калий, кальций, магний и другие).
4. Проводящую систему сердца (различные блокады и аритмии).
5. Эффективность лечения при острых и хронических заболеваниях.
6. Локализацию, размеры и степень поражения при ишемии и инфаркте миокарда.
7. Присутствие сердечных осложнений при заболеваниях других органов и систем (тромбоэмболия легочной артерии).

Причины пройти обследование

Кардиограмма делается при малейших жалобах:

• на перебои в работе сердца;
• одышку;
• тяжесть и боли за грудиной;
• слабость, головокружение;
• повышенное давление;
• боли в спине, груди и шее.

А также:

• перед операциями;
• на профосмотрах;
• при беременности;
• если есть риск развития сердечных заболеваний;
• для получения медицинской книжки при устройстве на работу.

Для полноценной диагностики одной кардиограммы недостаточно. Выводы о вашем здоровье врач сможет сделать на основе комплексного обследования, учитывая результаты других обследований, анализов, ваши жалобы и историю болезни.

Какой врач делает?

В поликлинике направление на кардиографию дает терапевт. А врач, который её расшифровывает, называется кардиолог.

Также сделать заключение также может:

• врач функциональной диагностики;
• врач скорой помощи;
• семейный доктор;
• педиатр.

Саму процедуру проводят медсестры в специально оборудованном кабинете.

После получения результатов исследования необходимо записаться на прием к врачу, который назначил ЭКГ, чтобы получить рекомендации или назначения по лечению.

Длительность процедуры

Сколько будет длиться исследование зависит от вида ЭКГ.

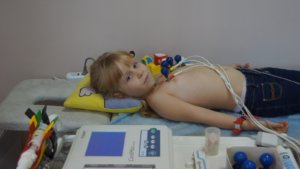

Постановка электродов у детей

ЭКГ у детей проводят немного дольше, чем у взрослых

Обследование ребенка часто вызывает вопросы относительно того, как же верно наложить электроды ЭКГ. На самом деле подходы к диагностике детей и взрослых не особо отличаются.

Зачастую различия кроятся лишь в том, что:

• Используемые электроды меньшего размера
• Практически всегда проводится ЭКГ по Слопаку с использованием 9 отведений на грудной клетке
• Мониторинг длится чуть дольше

Смотрите видео о правильном наложении электродов ЭКГ:

Как видите, разобраться с сущностью ЭКГ и наложением электродов довольно-таки просто. Надеемся, представленная статья была для вас полезна и дала ответы на интересующие вопросы.

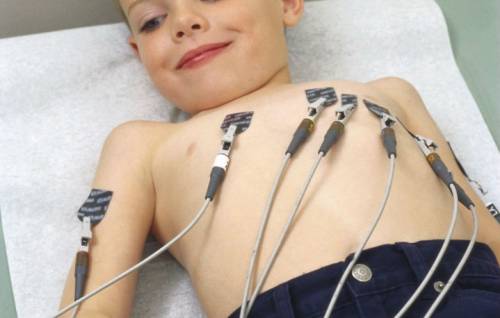

Куда ставить детские электроды?

ЭКГ сердца помогает выявить такие патологические процессы у детей: пороки, инфаркт миокарда, стенокардия и др. Исследование отличается простотой проведения и доступностью. Манипуляция может проводиться перед плановыми оперативными вмешательствами, при выявлении сердечных шумов, перед поступлением в спортивную секцию или школу.

Во время процедуры ребенок должен вести себя спокойно, поэтому необходимо подготовить его, объяснить, что установка датчиков абсолютно безболезненна

На теле ребенка специалист устанавливает от девяти до двенадцати электродов: в области лодыжек, запястьев и на грудной клетке. Используются датчики меньших размеров и особой формы, так как у детей более нежная кожа. Лучше всего использовать электроды для одноразового применения.

Техника снятия ЭКГ

Электрокардиография – это графическая запись циклических изменений биоэлектрического потенциала в сердечных мышцах, снятых с поверхности тела медицинским прибором – кардиографом.

Снятие ЭКГ подразумевает регистрацию импульсов в двенадцати отведениях. Три, из которых – стандартные (I,II,III) от конечностей, 3 – усиленные от конечностей aVR, aVL, aVF и 6 – дополнительные (V).

Отведения — это области тела человека, куда присоединяются клеммы электродов, поскольку именно в этих местах наиболее выражено регистрируются электрические импульсы от сердечных мышц.

Отведения с конечностей способны регистрировать электрическую деятельность нижней (в III-м, aVF и II-м ) и боковой (в I-м и aVL ) стенки левого желудочка.

Грудные отведения с V1 по V4 отмечают процессы возбуждения/расслабления в передней части миокарда (в V1-V2-межжелудочковая перегородка; в V3-V4-собственно передняя стенка), оставшиеся два – в боковой (в V4 – верхушка, в V5-V6- собственно боковая стенка).

Техника снятие экг постоянно развивается, были определены дополнительные точки для получения данных. Грудные отведения V7-V9 снимают показатели задней стенки левого желудочка, а V3R и V4R – полностью с правого желудочка.

Устройство кардиографа

Большинство аппаратов имеют схожий принцип строения.

• Электроды, которые нужно наложить на тело и крепления к ним (присоски, ремни и т. п.).
• Переключатель, с помощью которого активируется пара электродов на входе в усилитель.
• Усилитель, который увеличивает сигналы с электродов настолько, чтобы их можно было зарегистрировать, но игнорирующий фоновые помехи, например, от движения обследуемого.
• Регистратор с функцией записи кривой кардиограммы на пленке/бумаге.
• Фильтры, подавляющие сетевые помехи.

Техника снятия ЭКГ перед началом записи предполагает откалибровать прибор – записать калибровочный милливольт. Это является прямой обязанностью медсестер, проводящих функциональную диагностику. Перед началом записи данных с пациента подается напряжение равное 1 милливольт, а на ленте прибор должен отобразить отклонение 10 мм. Если на ленте нет калибровки, то можно поставить под сомнение правильное показание данной кардиограммы.

Чтобы правильно снять ЭКГ, необходимо соблюдать следующий алгоритм действий.

1. Манипуляция начинается с того, что обследуемого укладывают на топчан или кушетку. Необходимо оголить запястья, лодыжки и грудную клетку

Важно следить за эмоциональным состоянием пациента, ведь любое волнение отразится на кардиограмме

2. Производят наложение электродов. Предварительно между кожей и электродом кладут прокладку, обычно из марли, пропитанную изотоническим физиологическим раствором. Можно использовать электродную пасту, которая улучшает проводимость. Накладывать электроды и крепить их нужно на внутренней поверхности предплечья и соответственно голени.

Правила наложения электродов на верхние конечности: красный – правая, желтый – левая, на нижних: зеленый – левая, черный – правая.

Последний электрод не регистрирует показания, с его помощью система заземляется, чтобы избежать поражения электрическим током от неисправного прибора.

3. Грудные электроды обычно имеют присоски, так как их необходимо снимать и перемещать в процессе записи электрокардиограммы. Места их прикрепления обезжиривают и смачивают тампоном, пропитанным физиологическим раствором.

Дополнительные грудные отведения V7,V8,V9 обычно снимают, когда есть необходимость уточнить картину призадне-базальной части стенки левого желудочка. Эта техника снятия ЭКГ носит название по Слопаку. Всего накладывают два электрода – желтый (индифферентный) – на руку и красный (активный) на точки в межреберье, среднеключичной, передней и аксиоллярной области.

Отведения по Небу также считают дополнительными, они двухполюсные, позволяют оценить очаговые изменения в миокарде задней, переднебоковой и верхней части передней стенки левого желудочка. Ценность методики в том, что измеряется потенциал непосредственно над районом сердца, а конечности (с которых сняты стандартные электроды) выпадают из электрической цепи. Это делает сигнал очень сильным и позволяет передавать на большие расстояния.

4. После снятия любого отведения медсестра останавливает запись и только после этого переключает прибор на запись следующего отведения. Стандартные отведения записывают при спокойном дыхании, а потом III отведение дополнительно пишется при вдохе. Следующий этап – запись усиленных отведений. Для диагностики недыхательной аритмии производят регистрацию после вдоха с задержкой дыхания. По окончании записи переключатель отведений ставят в положение «О». Снимают электроды с обследуемого, места прикрепления вытирают насухо.

Получение записи хорошего качества

Прибор ЭКГ регистрирует каждый отвод отдельно, последовательно или, в некоторых приборах, несколько отведений могут быть записаны одновременно. По мере движения стилуса, в зависимости от напряжения, которое он отражает, бумага для печати движется с постоянной, существующей скоростью 25 мм / с. Следовательно, время отображается на бумаге для записи горизонтальной осью, а напряжение отражается на вертикальной оси.

12-векторная стандартная ЭКГ чаще всего записывается на ленте с настройкой усиления 10 мм/мВ. Для начала записи должна быть нажата соответствующая кнопка; которая обычно обозначается как “start” или “auto”.

Если, несмотря на усилия по расслаблению пациента и созданию комфортной обстановки, мышечные сокращения создают помехи на ЭКГ, фильтр может быть включен, и запись проводится повторно. Использование фильтра должно быть четко идентифицировано в описе ЭКГ.

Любые функции ЭКГ, которые могут указывать на необходимость срочного медицинского обследования, должны быть доведены до сведения медицинского персонала. Если больной во время записи имеет какие-либо симптомы возможного сердечного происхождения, такие как боль в груди, сердцебиение или головокружение, то это также должно быть отмечено в описании ЭКГ.

Подтверждением того, что ЭКГ была записана в хорошем качестве, является заключение врача. Оценка записи проводится для обеспечения того, что все формы волны (такие как P-волны, QRS-комплексы и T-волны) хорошо видны. Изоэлектрическая линия (базовая линия между прогибами ЭКГ) должна быть стабильной, не блуждающей, и свободной от вмешательства.

В конце процедуры все электроды должны быть сняты с пациента, а одноразовые электроды утилизированы как медицинские отходы.

Видео: Быстрое наложение ЭКГ-электродов

Источники

1.  Электрокардиография — Ярцев С.С. 2014.

2.  Руководство по клинической ЭКГ — Де Луна А.Б. 1993.

3.  Электрокардиография — Мурашко В.В., Струтынский А.В.

4.  Electrocardiography — R. Joe Noble, J Stanley Hillis, and Donald A. Rothbaum.

Методика наложения электродов

Обязательным элементом проведения ЭКГ являются, кроме аппарата, специальные спреи и электропроводящие гели (для ЭКГ или ультразвука).

Непосредственно наложению электродов предшествует обезжиривание кожи (с помощью спиртового раствора или используя 0,9% хлорид натрия). Под электроды следует нанести гель, обеспечивая при этом наличие некоторого расстояния между прикрепленными датчиками, что защитит от возникновения токопроводящей дорожки между соседними электродами.

Схема наложения электродов при проведении процедуры ЭКГ

Для проведения электрокардиографии накладываются:

• 4 электрода пластинчатой формы – на нижние части внутренних поверхностей предплечий и голеней;
• 1 (в случае одноканальной записи) или 6 (при многоканальной) электродов, снабженных грушами-присосками, – на область груди.

Каждый электрод присоединен к прибору проводом определенного цвета. Сегодня используется следующая маркировка проводов:

• к правой руке – красного цвета;
• к левой руке — желтого;
• к левой ноге – зеленого;
• к правой ноге – черного;
• к грудному отделу – белого.

В свою очередь, использование шестиканального кардиографа имеет свою маркировку для наконечников грудных электродов:

• V1 – красного цвета;
• V2 – желтого;
• V3 – зеленого;
• V4 – коричневого;
• V5 – черного;
• V6 – синего.

Грудные электроды также имеют свои определенные места наложения:

• V1 – у правого края грудной клетки в зоне IV межреберья;
• V2 – у левого края грудной клетки в зоне IV межреберья;
• V3 – слева, по окологрудинной линии в области между V и IV межреберьями (между 2 и 4 электродом);
• V4 – слева, по среднеключичной линии в зоне V межреберья (под грудной мышцей);
• V5 – спереди, по подмышечной линии в зоне V межреберья (между 4 и 6 электродами);
• V6 – по середине подмышечной линии в области V межреберья (на одной линии с 4-м электродом).

Чтобы правильно снять ЭКГ, необходимо соблюдать следующий алгоритм действий.

1. Манипуляция начинается с того, что обследуемого укладывают на топчан или кушетку. Необходимо оголить запястья, лодыжки и грудную клетку

Важно следить за эмоциональным состоянием пациента, ведь любое волнение отразится на кардиограмме

2. Производят наложение электродов. Предварительно между кожей и электродом кладут прокладку, обычно из марли, пропитанную изотоническим физиологическим раствором. Можно использовать электродную пасту, которая улучшает проводимость. Накладывать электроды и крепить их нужно на внутренней поверхности предплечья и соответственно голени.

Правила наложения электродов на верхние конечности: красный – правая, желтый – левая, на нижних: зеленый – левая, черный – правая.

3. Грудные электроды обычно имеют присоски, так как их необходимо снимать и перемещать в процессе записи электрокардиограммы. Места их прикрепления обезжиривают и смачивают тампоном, пропитанным физиологическим раствором.

Схема расположения точек отведений на груди

Дополнительные грудные отведения V7,V8,V9 обычно снимают, когда есть необходимость уточнить картину призадне-базальной части стенки левого желудочка. Эта техника снятия ЭКГ носит название по Слопаку. Всего накладывают два электрода – желтый (индифферентный) – на руку и красный (активный) на точки в межреберье, среднеключичной, передней и аксиоллярной области.

Отведения по Небу также считают дополнительными, они двухполюсные, позволяют оценить очаговые изменения в миокарде задней, переднебоковой и верхней части передней стенки левого желудочка. Ценность методики в том, что измеряется потенциал непосредственно над районом сердца, а конечности (с которых сняты стандартные электроды) выпадают из электрической цепи. Это делает сигнал очень сильным и позволяет передавать на большие расстояния.

Для отведений по Небу используют стандартные электроды, но располагают их по определенной схеме. Точка А – переднебоковая , D – задняя, I – верхняя область передней стенки миокарда

4. После снятия любого отведения медсестра останавливает запись и только после этого переключает прибор на запись следующего отведения. Стандартные отведения записывают при спокойном дыхании, а потом III отведение дополнительно пишется при вдохе. Следующий этап – запись усиленных отведений. Для диагностики недыхательной аритмии производят регистрацию после вдоха с задержкой дыхания. По окончании записи переключатель отведений ставят в положение «О». Снимают электроды с обследуемого, места прикрепления вытирают насухо.

Немного истории о появлении ЭКГ

Ещё в середине 19-го века лекари начали задумываться о том, как же отследить работу, вовремя выявить отклонения и предупредить страшные последствия функционирования больного сердца. Уже в то время врачи выявили, что в сокращающейся сердечной мышце происходят электрические явления, и стали проводить первые наблюдения и исследования на животных. Учёные из Европы начали работать над созданием специального аппарата или уникальной методики для наблюдения за работой сердца, и наконец-то был создан первый в мире электрокардиограф. Все это время наука не стояла на месте, таким образом, и в современном мире используют этот уникальный и уже усовершенствованный аппарат, на котором производят так называемую электрокардиографию, ее ещё называют сокращённо ЭКГ. Об этой методике регистрации биотоков сердца и пойдёт речь в статье.

Нормальная ЭКГ Править

Обычно на ЭКГ можно выделить 5 зубцов: P, Q, R, S, T. Иногда можно увидеть малозаметную волну U. Зубец P отображает работу предсердий, комплекс QRS — систолу желудочков, а сегмент ST и зубец T — процесс реполяризации миокарда.

Отведения Править

Каждая из измеряемых разниц потенциалов называется отведением.
Отведения I, II и III накладываются на конечности: I — правая рука — левая рука, II — правая рука — левая нога, III — левая рука — левая нога.

Регистрируют также усиленные отведения от конечностей: aVR, aVL, aVF — однополюсные отведения.

При однополюсном отведении регистрирующий электрод определяет разность потенциалов между конкретной точкой электрического поля (к которой он подведён) и гипотетическим электрическим нулем.
Однополюсные грудные отведения обозначаются буквой V.

В основном регистрируют 6 грудных отведений: с V₁ по V₆. Отведения V₇-V₈-V₉ редко используются в клинической практике, они нужны только для более точных и детальных исследований.

Для поиска и регистрации патологических феноменов «немых» участков миокарда применяют дополнительные отведения (не входящие в стандартный набор):

• Дополнительные отведения Вилсона, расположение электродов и соответственно нумерация, по аналогии с грудными отведениями Вилсона, продолжается в левую подмышечную область и заднею поверхность левой половины грудной клетки. Специфичны для задней стенки левого желудочка.
• Брюшные отведения предложены в г. J.Lamber. Специфичны для переднеперегородочного отдела левого желудочка, нижней и нижнебоковой стенок левого желудочка. В настоящее время практически не используются
• Отведения по Небу — Гуревичу. Предложены в г. немецким ученым W. Nebh. Три электрода образуют приблизительна равносторонний треугольник, стороны которого соответствуют трём областям — задней стенке сердца, передней и прилегающей к перегородке.

Правильное понимание нормальных и патологических векторов деполяризации и реполяризации клеток миокарда позволяют получить большое количество важной клинической информации.

Правый желудочек обладает малой массой, оставляя лишь незначительные изменения на ЭКГ, что приводит к затруднениям в диагностике его патологии, по сравнению с левым желудочком.

Электрическая ось сердца (ЭОС) Править

Электрическая ось сердца — проекция результирующего вектора возбуждения желудочков во фронтальной плоскости (проекция на ось I стандартного электрокардиографического отведения). Обычно она направлена вниз и влево (нормальные значения: 30°…70°), но может и выходить за эти пределы у высоких людей и лиц с повышенной массой тела (вертикальная ЭОС с углом 70°…90°, или горизонтальная — с углом 0°…30°).
Отклонение от нормы может означать как наличие каких либо патологий (аритмии, блокады, тромбоэмболия), так и нетипичное расположение сердца (встречается крайне редко). Нормальная электрическая ось называется нормограммой. Отклонения её от нормы влево или вправо — соответственно левограммой или правограммой.

Снятие экг: алгоритм

Алгоритм снятия ЭКГ включает несколько этапов:

• Фиксация персональных данных пациента.
• Размещение пациента на кушетке.
• Обезжиривание участков, к которым будут прикладываться электроды.
• Наложение электродов.
• Присоединение проводов.
• Запись электрокардиограммы.

Как уже было отмечено, техника снятия электрокардиограммы имеет много особенностей, в частности они касаются подготовки пациента. Непосредственно перед процедурой пациент должен соблюдать следующие рекомендации:

• исключить употребление пищи;
• не курить;
• не пить кофе, энергетические напитки и чай;
• не подвергать организм физическим нагрузкам.

Перед началом проведения электрокардиографии обязательно нужно задокументировать персональные данные больного и номер болезни, также необходимо указать время и дату проведения диагностики.

Для снятия электрокардиограммы, пациента необходимо положить на кушетку, на спину, и обнажить места, куда будут накладываться электроды. После этого, места подсоединения необходимо обезжирить специальным раствором хлорида натрия. На следующем этапе нужно правильно наложить датчики:

• пластичные электроды (4 штуки) накладываться на нижние части голени с внутренней стороны и на предплечье;
• грудные электроды накладываются на грудь, на них есть специальные присоски-груши.

То есть, можно сказать, что техника снятия ЭКГ имеет простой алгоритм, главное, это правильно выполнять все действия и соблюдать последовательность. После того, как все ответвления присоединены к телу пациента, нужно правильно подключить провода. Провод красного цвета подсоединяется к правой руке, а желтый — к левой, зеленый подсоединяется к датчику на левой ноге, а черный — к правой. Белый провод предназначен для присоединения грудного электрода.

Если электрокардиография проводится при помощи 6 грудных датчиков, тогда нужно следить за обозначениями наконечников проводов. К электроду V1 подсоединяется красный провод, к V2 — желтый, к V3 — зеленый, к V4 — коричневый, черный провод подсоединяется к V5, а синий или фиолетовый — к V6. Есть несколько вариантов проведения электрокардиографии, но все же чаще всего проводится обследование при помощи 12 ответвлений, а именно — 3 двухполюсных стандартных отведений, 3 однополюсных усиленных и 6 грудных отведений.

Электрическая ось сердца.

В многочисленных учебниках по ЭКГ описанию понятия электрической оси сердца уделяется колоссальное внимание. Говоря кратко, это результирующий вектор движения имульса, или преобладающее направление электрического потока, измеренное в градусах отклонения от горизонтали во фронтальной плоскости

К большому сожалению для студентов, разбивших в щебенку лоб при детальном освоении этого понятия, в начале практической деятельности выясняется, что при почти любом своем расположении эта ось «строго параллельна клинике», то есть никак с ней не пересекается.

Незначительное отклонение оси влево, горизонтальное, нормальное и вертикальное положение оси не несут никакой достоверной информации, только предположения из области «шаманства», роль которых особенно мала, если в кабинете стоит ультразвуковой сканер с кардиологическим датчиком.

Единственный факт с достоверным клиническим значением — это резкое отклонение оси влево в сочетании с умеренно расширенным комплексом QRS. Такое состояние называется «блокадой передневерхней ветви левой ножки пучка Гиса» (смотри также страничку о нарушениях проводимости).

Для картинки резкого отклонения оси влево характерно «отрицательное» (вниз) направление комплекса QRS в отведении AVF (на него смотрите в первую очередь), а также «падение» направления комплекса QRS сверху вниз от первого отведения через второе к третьему.

В большинстве современных аппаратов ЭКГ и компьютерных программ положение оси высчитывается в автоматическом режиме, однако на всякий случай привожу картинку оценки положения оси по соотношению высоты комплексов в разных отведениях.

Тонкий черный треугольник с цветными вершинами — это отведения.

Зеленым прописаны варианты положения оси.

Красным в прямоугольничках — соотношение высот комплексов.

Чтение кардиограммы

Как делать анализ регистрации? Расшифровку записи ЭКГ  всегда начинают с проверки того, правильно ли выполнена техника регистрации. В первую очередь проверяется наличие  различных помех, которые могли возникнуть в результате тремора мышц человека, плохого контакта электродов с кожным покровом и так далее.

Затем врач оценивает амплитуду контрольного милливольта. Она должна составлять 10 мм

Еще одно важное значение – скорость, с которой бумага двигалась в процессе записи кардиограммы

Обычно ЭКГ записывают со скоростью 50 или 25 мм/с

При этом полученные данные отличаются, поэтому при расшифровке нужно всегда обращать внимание на скорость движения ленты

Электрокардиограмма сердца анализируется с помощью следующих манипуляций:

• проверка стабильности сердцебиения,
• подсчет количества сокращений за минуту,
• оценка показателя зубца Р,
• Анализ формы и ширины QRS-комплекса,
• определение расположения сердечной электрической оси.

Как устанавливать электроды?

От правильности установки электродов зависит достоверность полученных результатов. Медицинский персонал, работающий в ЭКГ-кабинете, проходит специальное обучение, поэтому не имеет права перепутать алгоритм наложения ответвлений.

Всего существует 12 отведений (стандартные, усиливающие и грудные), которые регистрируются путем наложения 10 электродов (при малоканальном кабеле устанавливаются 4 электрода на конечности, а пятым поочередно записывают грудные отведения. Порядок установки электродов следующий:

• На правую руку крепится зеленый электрод;
• На левую руку устанавливается желтый электрод;
• На левую ногу крепится зеленый электрод;
• На правую ногу устанавливается заземляющий электрод черного цвета;
• В области 5 межреберья, справа от грудины устанавливается зеленый грудной электрод;
• На том же уровне, но слева от грудины крепится желтый грудной электрод;
• По левой окологрудинной линии, на уровне 5 ребра крепится зеленый грудной электрод;
• На верхушке сердца или в 5 межреберье по среднеключичной линии крепится коричневый электрод;
• По передней подмышечной линии, на том же уровне устанавливается черный грудной электрод;
• По средней подмышечной линии в 5 межреберье крепится фиолетовый грудной электрод.

Процедура ЭКГ

На сегодняшний день это абсолютно безболезненная и доступная каждому процедура. ЭКГ можно сделать практически в любом медицинском учреждении. Проконсультируйтесь с вашим семейным врачом, и он вам подробно расскажет, для чего необходима данная процедура, как снимать ЭКГ и где её можно пройти в вашем городе.

• Накануне рекомендуют избегать нервных перенапряжений, а длительность сна должна быть не менее 8 часов.
• В день сдачи необходим небольшой завтрак из пищи, которая легко усваивается, обязательное условие — не переедать.
• Исключить за 1 день продукты, которые влияют на работу сердца, например, крепкий кофе или чай, острые приправы, алкогольные напитки, а также курение.
• Не наносить на кожу рук, ног, грудной клетки крем и лосьоны, действие жирных кислот которых могут ухудшить впоследствии проводимость медицинского геля на коже перед наложением электродов.
• Необходимо абсолютное спокойствие, перед тем как сдать ЭКГ и во время самой процедуры.
• Обязательно в день процедуры исключить физические нагрузки.
• Перед самой процедурой необходимо спокойно посидеть около 15-20 минут, дыхание спокойное, равномерное.

Если у обследуемого наблюдается сильная одышка, то ему нужно проходить ЭКГ не лежа, а сидя, поскольку именно в таком положении тела аппарат сможет чётко записать сердечную аритмию.

Кардиологи рекомендуют проходить процедуру всем людям, без исключения, после 40 лет один раз в год.

Безусловно, есть состояния, при которых проводить ЭКГ категорически нельзя, а именно:

• При остром инфаркте миокарда.
• Нестабильной стенокардии.
• Сердечной недостаточности.
• Некоторых видах аритмии неясной этиологии.
• Тяжёлых формах стеноза аорты.
• Синдроме ТЭЛА (тромбоэмболии легочной артерии).
• Расслоении аневризмы аорты.
• Острых воспалительных заболеваниях мышцы сердца и околосердечных мышц.
• Тяжёлых инфекционных заболеваниях.
• Тяжёлых психических заболеваниях.

• Накануне рекомендуют избегать нервных перенапряжений, а длительность сна должна быть не менее 8 часов.
• В день сдачи необходим небольшой завтрак из пищи, которая легко усваивается, обязательное условие — не переедать.
• Исключить за 1 день продукты, которые влияют на работу сердца, например, крепкий кофе или чай, острые приправы, алкогольные напитки, а также курение.
• Не наносить на кожу рук, ног, грудной клетки крем и лосьоны, действие жирных кислот которых могут ухудшить впоследствии проводимость медицинского геля на коже перед наложением электродов.
• Необходимо абсолютное спокойствие, перед тем как сдать ЭКГ и во время самой процедуры.
• Обязательно в день процедуры исключить физические нагрузки.
• Перед самой процедурой необходимо спокойно посидеть около 15-20 минут, дыхание спокойное, равномерное.

Наложение грудных электродов

Грудные электроды в наше время бывают разных видов, всё зависит от фирмы производителя самого аппарата ЭКГ. Они бывают одноразовыми и многоразовыми. Одноразовые более удобны в использовании, не оставляют неприятных следов раздражения на коже после снятия. Но если нет одноразовых, тогда применяют многоразовые, они по своей форме похожи на полусферы и имеют свойство присасываться. Это свойство необходимо для чёткой постановки именно в нужное место с последующей фиксацией на нужное время.

Медицинский работник, уже знающий, как снять ЭКГ, справа от пациента располагается у кушетки, для того чтобы правильно наложить электроды. Необходимо, как уже сказано, предварительно обработать кожу груди пациента спиртом, затем физиологическим раствором или медицинским гелем. Каждый грудной электрод промаркирован. Чтобы было понятнее, как снять ЭКГ, схема наложения электродов представлена ниже.

Приступаем к наложению электродов на грудь:

1. Предварительно находим у пациента 4-е ребро и ставим под ребро первый электрод, на котором стоит цифра 1. Для того чтобы электрод успешно стал на необходимое место, нужно использовать его свойство присасывания.
2. 2-й электрод ставим также под 4-й ребро, только с левой стороны.
3. Затем приступаем к наложению не 3-го, а сразу 4-го электрода. Он накладывается под 5-е ребро.
4. Электрод под номером 3 необходимо расположить между 2-м и 4-м ребром.
5. 5-й электрод устанавливается на 5-е ребро.
6. 6-й электрод накладываем на уровне с 5-м, но на пару сантиметров ближе к кушетке.

Перед включением аппарата для записи ЭКГ ещё раз проверяем правильность и надёжность наложенных электродов. Только после этого можно включить электрокардиограф. Перед этим необходимо выставить скорость движения бумаги и настроить другие показатели. Во время записи пациент должен находиться в состоянии полного покоя! По окончании работы аппарата можно снять бумагу с записью кардиографа и отпустить пациента.
