Отклонения

Нарушение длительности интервалов и высоты волн также являются признаками изменений в работе сердца, на основании которых можно диагностировать ряд врожденных и приобретенных патологий.

Вопросы-ответы

Что такое ортостатическая проба при ЭКГ?

В сети клиник «Доктор рядом» используются современные методы диагностики сердечной деятельности. Отличие данного вида кардиографии заключается в том, что во время исследования пациент находится в вертикальном положении. Наклонная проба может быть пассивной или активной. Испытание проводится после обычной кардиограммы, позволяющей оценить вегетативную реактивность сердечно-сосудистой системы и отследить нарушение ритма и проводимости.

Как проводится медикаментозная проба при ЭКГ?

В сети клиник «Доктор рядом» проводится электрокардиография с использованием фармакологических препаратов. ЭКГ записывается на фоне введения пациенту медикаментов, непосредственно влияющих на работу сердца и коронарное кровообращение. Метод является модификацией обычной процедуры. В течение этой диагностики контролируют артериальное давление и следят за состоянием пациента. Отслеживают показатели давления до введения лекарства, после введения и после прекращения поступления препарата. Метод записи электрокардиограммы классический. Данный метод диагностики используются для выявления ишемической болезни, редких болезней сердца.

Какие нарушения можно диагностировать?

Качественно выполненная электрокардиография помогает обнаружить следующие отклонения:

1. Ишемию, инфаркт миокарда и другие патологии, связанные с нарушением питания сердечных тканей.

2. Гипертрофию или излишнее утолщение различных отделов сердечно-сосудистой системы.

3. Нарушения метаболизма сердечной мышцы (кардиомиопатия).

4. Нарушения проведения импульсов в мышце сердца (слабость синусововго узла, блокада проведения по ножке Гиса, артривентрикулярная блокада).

5. Нарушение ритма сердца по типу экстрасистолии, бради- или тахикардии Нарушение баланса микроэлементов в сердечной мышце (К+, Mg++, Ca++). Излишек или недостаток калия, магния и кальция.

Результаты ЭКГ не всегда свидетельствуют о наличии патологии. При выявлении изменений всегда требуется консультация кардиолога. Установленные нормы частоты сердечных сокращений и других показателей носят относительный характер. В каждом случае необходимо учитывать возраст, образ жизни, сопутствующие заболевания, наследственный анамнез. В некоторых случаях требуется выполнение записи ЭКГ по специально рекомендованным методикам (по Слопаку, по Небу и прочее).

Как выглядит ЭКГ в норме и при патологии

Как должна выглядеть нормальная ЭКГ и комплексы зубцов, какие отклонения бывают чаще всего и о чем они свидетельствуют, описано в таблице.

Важно помнить!

1. Одна маленькая клеточка (1 мм) на ЭКГ-пленке соответствует 0,02 секундам при записи 50 мм/сек и 0,04 секундам при записи 25 мм/сек (например 5 клеточек – 5 мм – одна большая клетка соответствует 1 секунде).
2. Отведение AVR для оценки не используется. В норме оно является зеркальным отражением стандартных отведений.
3. Первое отведение (I) дублирует AVL, а третье (III) дублирует AVF, поэтому на ЭКГ они выглядят почти идентично.

Еще кое-что важное

Описанные в таблице характеристики ЭКГ в норме и при патологии – лишь упрощенный вариант расшифровки. Полноценную оценку результатов и правильное заключение может сделать лишь специалист (кардиолог), знающий расширенную схему и все тонкости метода. Особенно это актуально, когда нужно расшифровать ЭКГ у детей. Общие принципы и элементы кардиограммы такие же, как и у взрослых. Но для детей разных возрастов предусмотрены разные нормы. Поэтому профессиональную оценку в спорных и сомнительных случаях могут сделать лишь детские кардиологи.

Показания к ЭКГ

Практикующие специалисты назначают проведение этой диагностической процедуры при наличии у пациента жалоб на:

• повышение параметров АД (артериального давления);
• затруднение дыхания;
• одышку даже в состоянии покоя;
• дискомфорт в грудной клетке в проекции сердца;
• частые потери сознания;
• беспричинное нарушение сердечного ритма.

Также процедура проводится при хронических заболеваниях опорно-двигательного аппарата, протекающих с поражением сердечно-сосудистой системы, восстановлении организма после очагового поражения головного мозга в результате нарушения его кровоснабжения – инсульта. Регистрация ЭКГ может быть выполнена в плановом или экстренном порядке.

В целях профилактики функциональную диагностику назначают для оценивания профессиональной пригодности (спортсменам, морякам, водителям, пилотам и пр.), лицам, перешагнувшим 40-летний рубеж, а также пациентам с артериальной гипертензией, ожирением, гиперхолестеринемией, ревматизмом, хроническими инфекционными заболеваниями. Плановую кардиограмму осуществляют для оценивания сердечной деятельности перед любой операцией, при беременности, после сложных медицинских манипуляций.

Срочное выполнение процедуры требуется при:

• болезненных ощущениях в сердце и за грудиной;
• резкой одышке;
• длительной боли в верхнем отделе живота и позвоночника;
• стойком повышении кровяного давления;
• травме грудной клетки;
• обмороке;
• появлении слабости неустановленной этиологии;
• аритмии;
• сильной боли в нижней челюсти и шее.

ЭКГ с нагрузкой не проводят пациентам, страдающим частыми обмороками и сильной аритмией

Стандартные отведения

Точки поля характеризуются наличием собственной энергии. ЭКГ позволяет зафиксировать различия между потенциалами в определенных точках сферы. Стандартную схему диагностики выполняют в 3 этапа:

1. Электрод с положительным зарядом располагают на левой руке, а с отрицательным – на правой.
2. Электрод, имеющий положительный заряд фиксируют на левой ноге, датчик с отрицательным значением – на правой верхней конечности.
3. К нижней левой конечности прикрепляют положительный электрод, а к руке с той же стороны – отрицательный.

Стандартная схема исследования По показаниям всех трех отведений специалист определяет работоспособность различных участков органа. Соответствующее подключение на приборе обозначается знаками «плюс» или «минус». Первая, вторая и третья схема подключений по внешнему виду напоминают равносторонний треугольник. Каждый угол фигуры – это две руки и левая нога пациента, к которым прикреплены электроды. В центре треугольника Эйнтховена располагается энергетический источник, равноудаленный от всех сторон и углов фигуры. По показаниям всех трех отведений специалист определяет работоспособность различных участков органа.

Как расшифровать кардиограмму

Самостоятельно прочитать ЭКГ можно с учетом следующих знаний:

1. Возраст и половая принадлежность.
2. Клетки на бумаге состоят из горизонтальных и вертикальных линий с крупными и мелкими ячейками. Горизонтальные — отвечают за периодичность (время), вертикальные — это вольтаж. Большой квадрат равен 25 маленьким, каждая сторона которого — это 1 мм и 0,04 секунды. Большому квадрату соответствует значение 5 мм и 0,2 секунды, а 1 см вертикальной линии — это 1 мВ напряжения.
3. Анатомическую ось сердца можно определить с помощью вектора направления зубцов Q, R, S. В норме импульс должен проводиться через желудочки влево и вниз под углом 30-70º.
4. Чтение зубцов зависит от вектора распределения волны возбуждения на оси. Амплитуда отличается в разных отведениях, а часть рисунка может отсутствовать. Направление вверх от изолинии считается положительным, вниз — отрицательным.
5. Электрические оси отведений Ι, ΙΙ, ΙΙΙ имеют разное расположение по отношению к оси сердца, отображаясь соответственно с различной амплитудой. Отведения AVR, AVF и AVL показывают отличие потенциалов между конечностями (с положительным электродом) и средним потенциалом двух других (с отрицательным). Ось AVR направлена снизу вверх и направо, поэтому бо́льшая часть зубцов имеет отрицательную амплитуду. Отведение AVL проходит перпендикулярно электрической оси сердца (ЭОС), поэтому в сумме QRS-комплекс близок к нулю.

Помехи и пилообразные колебания (частота до 50 Гц), отображаемые на картинке, могут свидетельствовать о следующем:

• мышечный тремор (мелкие колебания с разной амплитудой);
• озноб;
• плохой контакт кожи и электрода;
• неисправность одного или нескольких проводов;
• помехи бытовых электроприборов.

Регистрация сердечных импульсов происходит с помощью электродов, которые соединяют электрокардиограф с конечностями человека и грудной клеткой.

Пути, по которым следуют разряды (отведения), имеют такие обозначения:

• Ι;
• ΙΙ;
• ΙΙΙ;
• AVL (аналог первого);
• AVF (аналог третьего);
• AVR (отображение отведений зеркальное).

Обозначения грудных отведений:

• V1;
• V2;
• V3;
• V4;
• V5;
• V6.

Зубцы, сегменты и интервалы

Интерпретировать самостоятельно значение показателей можно с помощью норм ЭКГ для каждого из них:

1. Зубец Р. Должен иметь положительное значение в отведениях Ι-ΙΙ и быть двухфазным в V1.
2. PQ-интервал. Равен сумме времени сокращения сердечных предсердий и их проведения через AV узел.
3. Зубец Q. Должен идти перед R и иметь отрицательное значение. В отделениях Ι, AVL, V5 и V6 он может присутствовать при длине не более 2 мм. Его наличие в отведении ΙΙΙ должно быть временным и исчезать после глубокого вдоха.
4. QRS-комплекс. Рассчитывается по клеточкам: нормальная ширина — это 2-2,5 клетки, интервал — 5, амплитуда в грудном отделе — 10 маленьких квадратиков.

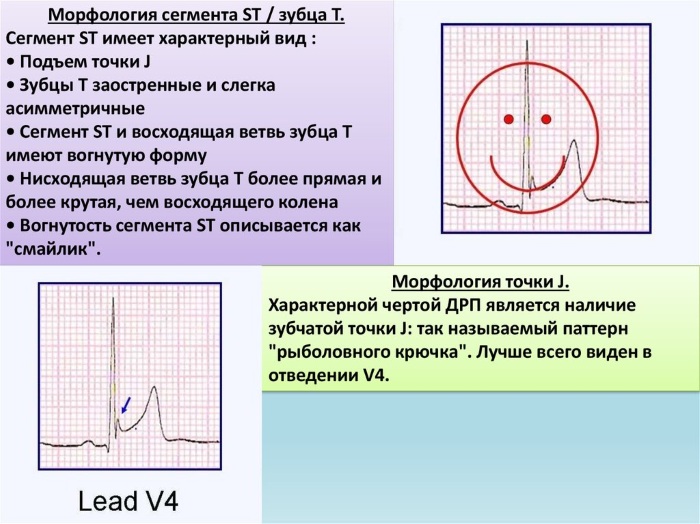

5. Сегмент S-T. Для определения значения нужно посчитать количество клеток от точки J. В норме их — 1,5 (60 мсек).
6. Зубец Т. Должен совпадать с направлением QRS. Имеет отрицательное значение в отведениях: ΙΙΙ, AVL, V1 и стандартное положительное — Ι, ΙΙ, V3-V6.
7. Зубец U. Если этот показатель отображается на бумаге, он может возникать в непосредственной близости к зубцу Т и сливаться с ним. Высота его составляет 10% от Т в отделениях V2-V3 и свидетельствует о наличии брадикардии.

Как подсчитать частоту сокращений сердца

Схема расчета сердечного ритма выглядит так:

1. Определить высокие зубцы R на изображение ЭКГ.
2. Найти большие квадраты между вершинами R — это частота сердечных сокращений.
3. Рассчитать по формуле: ЧСС=300/количество квадратов.

Например, между вершинами находится 5 квадратов. ЧСС=300/5=60 уд/мин.

Преимущества метода

Со времени, когда была проведена первая кардиограмма, прошло более 100 лет. Сейчас кардиографическое исследование проводят не только классическим способом. Для большей информативности его выполняют при физической нагрузке и при помощи суточного мониторинга. В кардиологических центрах практикуют чреспищеводную методику ЭКГ, она позволяет изучить состояние предсердий и клапанов сердца более точно.

Но классическая методика ЭКГ по-прежнему популярна, поскольку:

Недостаток метода в том, что классическая ЭКГ отображает сиюминутное состояние организма. Если сбой в работе сердца происходит тогда, когда человек не подключен к электрокардиографу — выявить патологию с помощью ЭКГ невозможно.

Кардиограмма не может отразить гемодинамику сердца, установить наличие шумов, для этого необходимо сделать УЗИ сердца (Эхо-КГ).

Необходимое оборудование

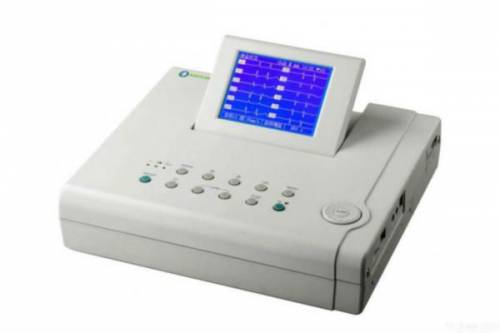

Электрокардиограф с кабелем пациента. Электрокардиографы классифицируются по возможности одномоментной регистрации ЭКГ от разных отведений:

• Одноканальный электрокардиограф – регистрирует электрокардиограмму от  одного отведения, переключение на следующее отведение проводится либо автоматически, либо в ручную
• Трехканальный электрокардиограф – единовременная регистрация ЭКГ от трех отведений, I-II-III, aVR-aVL- aVF, V1-V2-V3, V4-V5-V6.
• Шестиканальный электрокардиограф — единовременная регистрация ЭКГ от шести отведений, I-II-III-aVR-aVL- aVF, V1-V2-V3-V4-V5-V6.
• Двенадцатиканальный электрокардиограф – регистрирует электрокардиограмму сразу от всех отведений

Что такое кардиограмма

В начале повествования позвольте вам рассказать историю создания первого кардиографа.

В XIX веке будущий лауреат Нобелевской премии французский ученый Габриэль Ионас Липпман изучал различные электрические явления в организме человека. В процессе своих экспериментов он доказал, что сердце во время сокращений вырабатывает определенное количество электроэнергии, причем в разных ситуациях вырабатывается разное количество электроэнергии. Для ее определения он создал прибор — ртутный электрометр.  Этот первый прибор лишь отдаленно напоминал современные электрокардиографы, однако его изобретение показало на возможность существования ЭКГ как метода диагностики.
В современном понимании электрокардиограф изобрел и применил в действие нидерландский физиолог, основоположник электрокардиографии Виллем Эйнтховен, которого считают отцом современной кардиографии. В 1903 году он сконструировал прибор для регистрации активности сердечной мышцы, а в 1906 году впервые использовал этот прибор на людях в диагностических целях, за что в 1924 году он был удостоен Нобелевской премии в области физиологии и медицины.

Кстати, Эйндховен — красивый город в Нидерландах, я об этом знаменитом городе я уже писала на своем блоге, почитайте.

За сто с лишним лет каких-либо существенных конструктивных изменений прибор не претерпел и его сейчас можно увидеть в любом лечебном учреждении во всем мире. Без него ни одна бригада скорой помощи не выезжает на вызов к больным с болями в сердце.

Факторы, которые влияют на данные

Тест ЭКГ это первое, что надо сделать, если у пациента есть нарушения сердца. Специалисту нельзя упускать из виду основы правильного проведения ЭКГ, это существенно повлияет на итоговые интерпретации, диагнозы и планы лечения пациентов. Ряд факторов влияет на данные ЭКГ, с последствиями того, как эти данные затем используются при заключении и лечении. Ниже приведены 3 важные проблемы и шаги, которые надо предпринять для получения точной расшифровки ЭКГ.

Высококачественные кривые ЭКГ требуют хорошей практики при подготовке пациента и размещению электродов. Если надлежащие условия не соблюдаются, интерпретация ЭКГ может быть скомпрометирована до ее начала. На захват электрической активности сердца с помощью электродов влияет тот факт, что кожа может быть плохим проводником электричества. Хорошая подготовка, следовательно, состоит из:

• удаления волос;
• удаления лосьонов, порошков и масел;
• сушки кожи для лучшего крепления электрода;
• абразивной обработки кожи для удаления мертвых клеток кожи.

Фильтрация ЭКГ удаляет шум из записей ЭКГ. При этом он предназначен для того, чтобы помочь врачам более четко видеть данные о форме волны, облегчая чтение и интерпретацию ЭКГ. В то время как фильтрация может привести к чистому ЭКГ, слишком сильная фильтрация может исказить, или удалить достоверные данные формы сигнала. Проблема с чрезмерно отфильтрованными данными ЭКГ заключается в том, что врачи могут не знать, чего им не хватает.

ЭКГ – визуальное представление электрической активности сердца. Электрический стимул происходит непрерывно и повторяется, чтобы заставить его биться. Для точного представления этой деятельности в цифровом виде электрокардиографу в состоянии покоя поручено собрать достаточно точек данных, чтобы воспроизвести аналоговый сигнал как можно ближе к оригиналу.

На заметку!

Время суток тоже влияет на показания кардиограммы, рекомендуют делать утром или днем, пока организм не подвергался стрессу.

ЭКГ – это быстрый, безопасный и безболезненный тест. Никакое электричество не вводится в тело, пока он выполняется. Может быть небольшой дискомфорт, когда электроды удаляют с кожи — подобно удалению липкой штукатурки – и может появиться легкая сыпь в местах прикрепления электродов. Расшифровать кардиограмму сердца можно и самостоятельно, но лучше доверить это дело врачу.

Мне нравитсяНе нравится

Диагностическое значение параметров ЭКГ

ЧСС

Сердце взрослого человека в норме сокращается от 60 до 90 раз в мин. При меньшем значении определяется брадикардия, а при большем – тахикардия, что необязательно является патологией. Так, значительная брадикардия свойственна тренированным спортсменам, особенно бегунам и лыжникам, а преходящая тахикардия вполне нормальна при душевных переживаниях.

У здоровых взрослых людей частота пульса соответствует частоте сердечных сокращений и равна 60 -90 за 1 минуту

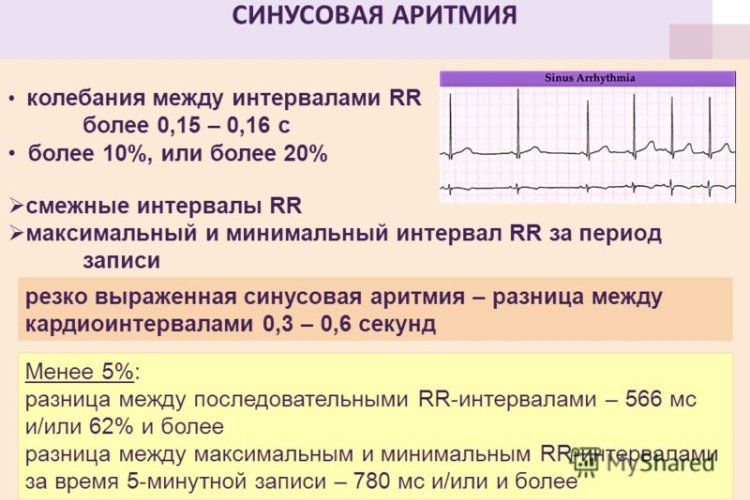

Сердечный ритм

Нормальный сердечный ритм называют регулярным синусовым, т. е. генерируемом в синусовом узле сердца. Несинусовая генерация патологична, а нерегулярность указывает на один из видов аритмии.

Во время снятия ЭКГ пациента просят задержать дыхание для того, чтобы выявить возможную патологичную недыхательную аритмию. Серьезной проблемой является мерцательная аритмия (мерцание предсердий). При ней генерация сердечных импульсов происходит не в синусовом узле, а в клетках предсердий. Вследствие этого предсердия и желудочки сокращаются хаотично. Это способствует тромбообразованию и создает реальную угрозу инфаркта и инсульта. Для их предотвращения назначается пожизненная антиаритмическая и антитромботическая терапия.

К аритмии относится и экстрасистолия. Экстрасистолой называется нештатное сокращение сердечной мышцы под воздействием лишнего электрического импульса, не исходящего из синусового узла. Различают предсердную, желудочковую и атриовентрикуляную экстрасистолию. Какие виды экстрасистол требуют вмешательства? Единичные функциональные экстрасистолы (обычно предсердные) часто возникают и при здоровом сердце на фоне стрессов или чрезмерных физических нагрузок. К потенциально опасным относятся групповые и частые желудочковые экстрасистолии.

Блокады

Атриовентрикулярной (A-V) блокадой называют нарушение проводимости электрических импульсов от предсердий к желудочкам. Вследствие этого они сокращаются несинхронно. При A-V блокаде, как правило, требуется лечения, а в тяжелых случаях – установка кардиостимулятора.

Нарушение проводимости внутри миокарда называется блокадой ножек пучка Гиса. Она может локализоваться на левой или правой ножке или на обеих вместе и быть частичной или полной. При этой патологии показано консервативное лечение.

Синоатриальная блокада – дефект проводимости от синусового узла к миокарду. Этот вид блокады возникает при других сердечных болезнях или при передозировке лекарственных препаратов. Требует консервативного лечения.

Инфаркт миокарда

Иногда ЭКГ выявляет инфаркт миокарда – некроз участка сердечной мышцы из-за прекращения его кровообращения. Причиной могут быть крупные атеросклеротические бляшки или резкий спазм сосудов. Тип инфаркта различают по степени поражения – мелкоочаговый (не Q-инфаркт) и обширный (трансмуральный, Q-инфаркт) виды, а также по локализации. Обнаружение признаков инфаркта предполагает срочную госпитализацию пациента.

ЭКГ при инфаркте миокарда

Обнаружение на кардиограмме рубцов свидетельствует о перенесенном когда-то инфаркте миокарда, возможно, безболевом и незамеченным пациентом.

Необходимое оборудование

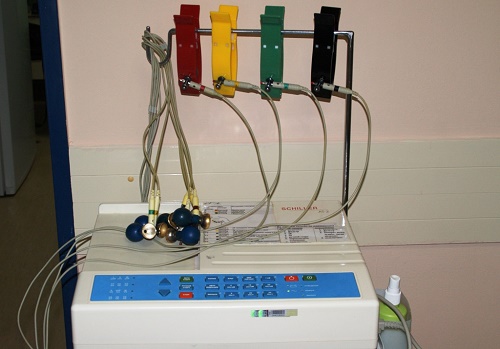

Электрокардиограф с кабелем пациента. Электрокардиографы классифицируются по возможности одномоментной регистрации ЭКГ от разных отведений:

• Одноканальный электрокардиограф – регистрирует электрокардиограмму от  одного отведения, переключение на следующее отведение проводится либо автоматически, либо в ручную
• Трехканальный электрокардиограф – единовременная регистрация ЭКГ от трех отведений, I-II-III, aVR-aVL- aVF, V1-V2-V3, V4-V5-V6.
• Шестиканальный электрокардиограф — единовременная регистрация ЭКГ от шести отведений, I-II-III-aVR-aVL- aVF, V1-V2-V3-V4-V5-V6.
• Двенадцатиканальный электрокардиограф – регистрирует электрокардиограмму сразу от всех отведений

Показатели ЭКГ

Основными показателями электрокардиограммы, характеризующими работу миокарда, являются зубцы, сегменты и интервалы.

Зубцы – это все острые и округлые выпуклости, записанные по вертикальной оси Y, которые могут быть положительными (направленными вверх), отрицательными (направленными вниз) и двухфазными. Существует пять основных зубцов, обязательно присутствующих на графике ЭКГ:

• P – регистрируется после возникновения импульса в синусовом узле и последовательного сокращения правого и левого предсердий;
• Q – регистрируется при появлении импульса из межжелудочковой перегородки;
• R, S – характеризуют сокращения желудочков;
• T – обозначает процесс расслабления желудочков.

Сегментами называются участки с прямыми линиями, обозначающие время напряжения или расслабления желудочков. В электрокардиограмме выделяют два основных сегмента:

• PQ – продолжительность возбуждения желудочков;
• ST – время расслабления.

Интервал – это участок электрокардиограммы, состоящий из зубца и сегмента. При исследовании интервалов PQ, ST, QT учитывают время распространения возбуждения в каждом предсердии, в левом и правом желудочках.

Основные критерии нормы

Если расшифровка ЭКГ у взрослых имеет нормальные показатели, то в заключении может быть указано следующее:

• Промежуток от начала зубца Р до начала желудочкового комплекса QRS составляет 0,12 секунды.
• Продолжительность внутрижелудочкового возбуждения (комплекс QRS) составляет 0,06 секунды.
• Расстояние от начала комплекса QRS до завершения зубца T составляет 0,31 секунды.
• Стабильная периодичность сокращений сердечной мышцы (интервал RR) составляет 0,6.
• Сердце сокращается с частотой 75 ударов за 60 секунд.
• Нормальный ритм сердца (импульс генерируется синусным узлом).
• Нормограмма (нормальное положение ЭОС).

ЭКГ здорового человека подразумевает такие нормы: синусовый сердечный ритм, ЧСС выше 60, но ниже 90 ударов за 60 секунд, пик Р составляет 0,1 секунду, интервал PQ находится в диапазоне 0,12–0,2 секунды, сегмент RS-T находится на изолинии, интервал QТ не превышает 0,4 секунды.

Нормы ЭКГ у детей практически ничем не отличаются от взрослых. Однако у маленьких пациентов, ввиду физиологического фактора, ЧСС выше, чем у пациентов старшего возраста. У малышей до 3 лет сердце может совершать до 100–110 ударов в минуту, что считается вполне нормальным показателем. А уже в возрасте от 3 до 5 лет этот показатель снижается на 10 единиц. По мере взросления ЧСС уменьшается и уже у подростков ничем не отличается от взрослых.

Когда назначается электрокардиограмма?

Электрокардиограмма часто используется наряду с другими тестами для диагностики и контроля заболеваний, влияющих на сердце.

ЭКГ назначается кардиологом или любым врачом, который считает, что у вас могут быть проблемы с сердцем, включая терапевта.

ЭКГ может быть использована для изучения симптомов возможных проблем с сердцем, таких как боль в груди, учащенное сердцебиение, головокружение и одышка .

ЭКГ помогает обнаружить следующие заболевания и патологии:

• аритмия – когда сердце бьется слишком медленно, слишком быстро или нерегулярно. Существуют различные типы нерегулярного сердечного ритма с характерными рисунками графика.
• ишемическая болезнь сердца – когда кровоснабжение сердца нарушается или прерывается накоплением жирных веществ
• сердечные приступы – когда кровоснабжение сердца внезапно блокируется
• кардиомиопатия – когда стенки сердца утолщаются или увеличиваются
• Инфаркт (инфаркт миокарда)  если он случился недавно. Сердечный приступ вызывает повреждение сердечной мышцы и заживает рубцовой тканью.
• Увеличенные размеры сердца. По сути, это вызывает большие импульсы, чем обычно.

Иногда необходимо провести серию тестов в течении установленного периода времени для наблюдения за состоянием пациента, у которого уже диагностировано заболевание сердца, или у пациента, принимающего лекарства, которые могут повлиять на сердце.

Часто электрокардиография проводится в рамках обычных плановых медосмотров, скрининге, диспансеризации. Также эта процедура часто назначается перед проведением операций, чтобы оценить возможные риски и наличие заболеваний сердца.

Электрическая ось сердца (ЭОС)

Электрическая ось сердца — проекция результирующего вектора возбуждения желудочков во фронтальной плоскости (проекция на ось I стандартного электрокардиографического отведения). Обычно она направлена вниз и вправо (нормальные значения: 30°…70°), но может и выходить за эти пределы у высоких людей, лиц с повышенной массой тела, детей (вертикальная ЭОС с углом 70°…90°, или горизонтальная — с углом 0°…30°). Отклонение от нормы может означать как наличие каких либо патологий (аритмии, блокады, тромбоэмболия), так и нетипичное расположение сердца (встречается крайне редко). Нормальная электрическая ось называется нормограммой. Отклонения её от нормы влево или вправо — соответственно левограммой или правограммой.

Нормальная ЭКГ Править

Обычно на ЭКГ можно выделить 5 зубцов: P, Q, R, S, T. Иногда можно увидеть малозаметную волну U. Зубец P отображает работу предсердий, комплекс QRS — систолу желудочков, а сегмент ST и зубец T — процесс реполяризации миокарда.

Отведения Править

Каждая из измеряемых разниц потенциалов называется отведением.
Отведения I, II и III накладываются на конечности: I — правая рука — левая рука, II — правая рука — левая нога, III — левая рука — левая нога.

Регистрируют также усиленные отведения от конечностей: aVR, aVL, aVF — однополюсные отведения.

При однополюсном отведении регистрирующий электрод определяет разность потенциалов между конкретной точкой электрического поля (к которой он подведён) и гипотетическим электрическим нулем.
Однополюсные грудные отведения обозначаются буквой V.

В основном регистрируют 6 грудных отведений: с V₁ по V₆. Отведения V₇-V₈-V₉ редко используются в клинической практике, они нужны только для более точных и детальных исследований.

Для поиска и регистрации патологических феноменов «немых» участков миокарда применяют дополнительные отведения (не входящие в стандартный набор):

• Дополнительные отведения Вилсона, расположение электродов и соответственно нумерация, по аналогии с грудными отведениями Вилсона, продолжается в левую подмышечную область и заднею поверхность левой половины грудной клетки. Специфичны для задней стенки левого желудочка.
• Брюшные отведения предложены в г. J.Lamber. Специфичны для переднеперегородочного отдела левого желудочка, нижней и нижнебоковой стенок левого желудочка. В настоящее время практически не используются
• Отведения по Небу — Гуревичу. Предложены в г. немецким ученым W. Nebh. Три электрода образуют приблизительна равносторонний треугольник, стороны которого соответствуют трём областям — задней стенке сердца, передней и прилегающей к перегородке.

Правильное понимание нормальных и патологических векторов деполяризации и реполяризации клеток миокарда позволяют получить большое количество важной клинической информации.

Правый желудочек обладает малой массой, оставляя лишь незначительные изменения на ЭКГ, что приводит к затруднениям в диагностике его патологии, по сравнению с левым желудочком.

Электрическая ось сердца (ЭОС) Править

Электрическая ось сердца — проекция результирующего вектора возбуждения желудочков во фронтальной плоскости (проекция на ось I стандартного электрокардиографического отведения). Обычно она направлена вниз и влево (нормальные значения: 30°…70°), но может и выходить за эти пределы у высоких людей и лиц с повышенной массой тела (вертикальная ЭОС с углом 70°…90°, или горизонтальная — с углом 0°…30°).
Отклонение от нормы может означать как наличие каких либо патологий (аритмии, блокады, тромбоэмболия), так и нетипичное расположение сердца (встречается крайне редко). Нормальная электрическая ось называется нормограммой. Отклонения её от нормы влево или вправо — соответственно левограммой или правограммой.

Другие исследования с кардиограммой

Обычно для оценки работы сердца достаточно кардиограммы, которая отражает основные показатели, о которых я упомянула выше. Врач, анализируя результат кардиограммы, решает для каждого пациента требуются ли ему какие-то дополнительные обследования. Чаще всего проводится проба с нагрузкой или суточное (холтеровское) мониторирование кардиограммы. Что это такое?

Проба с нагрузкой

Некоторые нарушения работы сердца невозможно вывить при проведении обычной ЭКГ, поскольку они не проявляются в состоянии покоя, а дают о себе знать только при физической нагрузке.

Суть обследования сводится к выполнению физической нагрузки с одновременным присоединениям электродов. Чаще всего доя физической нагрузки используют велотренажер или беговую дорожку. Каждые 3 минуты нагрузка увеличивается и так может продолжаться до тех пор, пока пациент из-за неприятных ощущений не попросит остановить обследование или сам врач не увидит на ЭКГ показатели достигли определенного предела.

Такое обследование позволяет выявить ишемическую болезнь сердца или различные виды аритмий.

Холтеровское мониторирование

Но бывает такое, когда симптомы нарушения работы сердца возникают время от времени. Тогда прибегают к суточному холтеровскому мониторированию.

Суть обследования заключается в исследовании кардиограммы беспрерывно в течение суток. В это время пациент как обычно живет своей повседневной жизнью: работает, отдыхает, кушает, спит. Единственно, что придется воздержаться от приема водных процедур.

Во время обследования больной должен вести дневник, где он указывает, чем занимался в определенные часы.

Если во время обследования отпал один или несколько электродов, то необходимо об этом известить врача, так как исследование в этом случае будет не эффективным и результат не достоверным.

Длится такое обследование в течение 1 — 2 суток.
